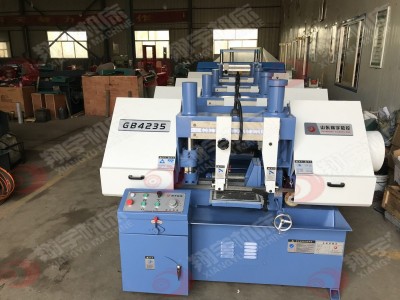

GB4235金属带锯床
一. 主要用途：
本机床应用于切割钢胚、铁板、无缝钢管及大型轴类零件，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。具有可靠性高、效率高和高刚性等显著特点，可代替昂贵的进口设备。
二. 机床的主要特征：
●机床采用双立柱结构
●配有大功率蜗轮传动机构，保持永久润滑，保证锯带运转的稳定，可延长锯带的使用寿命
●锯床具有可调式锯带导向装置，保证锯带运转平滑，大大提高了锯带的切削质量和使用寿命
●采用切削行程开关控制，可随时根据工件的大小调整切削行程，大大提高了工作效率
三. 主要技术参数：
|
产品型号Model Name |
GB4235 |
|
锯切能力（mm） |
90° ●350 ■350W×350H |
|
带锯条线速度（mmin） |
27、45、69 |
|
带锯条规格（mm） |
34×1.1×4115 |
|
主电机功率（kw) |
3 |
|
液压电机功率（kw） |
0.75 |
|
冷却电机功能（kw） |
0.04 |
|
主传动结构 |
蜗轮传动 |
|
带锯条张紧方式 |
手动 |
|
夹紧方式 |
液压虎钳 |
|
带锯条清洁 |
钢丝刷和切屑冷却液 |
|
外型尺寸（LxWxH）（mm） |
2000×1100×1700 |
四、关键件的选用：
|
序号 |
名称 |
供应商 |
|
1 |
电气 |
施耐德电气 |
|
2 |
轴承 |
日本NACHI |
|
3 |
减速机 |
博新 |
|
4 |
液压系统 |
汉达 |
|
5 |
油泵 |
龙头 |
|
6 |
电机 |
龙头 |
五、随机附件：
|
序号 |
名 称 |
数 量 |
|
1 |
带锯条 |
2根 |
|
2 |
托料车 |
1台 |
|
3 |
工具箱 |
1套 |
|
4 |
合格证 |
1份 |
|
5 |
使用说明书 |
1本 |
