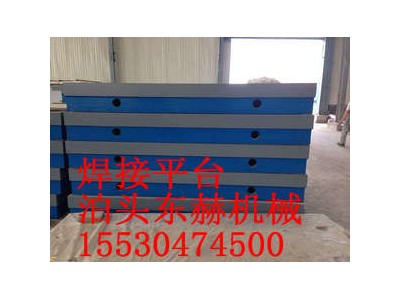

焊接工作平台图纸设计要根据客户需求进行设计，依据焊接工作平台GB/T 22095-2008，主要包括外形尺寸、承重大小、工作面T型槽尺寸、工作面精度等，外形尺寸越大，焊接工作平台2000mm×4000mm的焊接平台，T型槽开口36mm(使用M30的紧固螺栓)，T型槽间距250mm，承重20吨以下;总高度可以设计300mm，工作面厚度100mm，加强筋板厚度30mm，加强筋板包含50mm×50mm翻沿在内高度150mm-170mm;焊接工作平台整体重量7.5-8吨。http://www.dhjxcj.com总体高度就越高，比如国家标准
焊接工作平台台面采用带孔格板形式，孔径有D28和D16两个系列。在高精度的台面上，每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔，这些孔可用于拼接各种功能的定位模块和夹具。各种功能模块除台面外，还有定位块，直角块，立柱，任意角度调整，V形块，销栓，各类快速夹具，间隙调整片及各种辅助模块。模块的设计构思巧妙，可以进行各种组合和反复应用。用于模块之间互相紧固连接的销栓，内部采用三个同心钢珠。销栓松开时，钢珠退入销栓内，此时销栓可方便地插入模块的孔内。当用手逐渐拧紧时，三个钢珠逐渐弹出，自动对中并夹紧模块。用扳手扳紧后，其对模块的夹紧力可达5吨，剪切力可达25吨。
用于通孔和表面贴片元器件的焊接和解焊。该焊接工作平台采用大功率，长寿命陶瓷加热器，并具有闭路反馈的温度控制，因此，可获得高效，精确的焊接。
