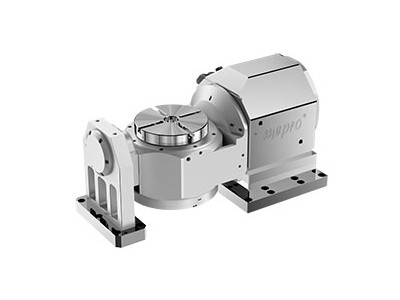

VH520系列摇篮式五轴联动数控转台 |
||
|
C轴参数 |
||
|
台面直径 |
mm |
¢520 |
|
最高转速 |
rpm |
100 |
|
台面承重 |
Kg |
650 |
|
最小回转旋转角度 |
deg |
0.001° |
|
额定力矩 |
Nm |
500 |
|
最大扭矩 |
Nm |
1000 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
2000 |
|
A轴参数 |
||
|
转角度范围 |
deg |
±110° |
|
转速 |
rpm |
100 |
|
额定扭矩 |
Nm |
1100 |
|
最大扭矩 |
Nm |
2200 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
3000 |
|
重复精度 |
|
4"（VDI3441） |
|
液压抱紧工作压力 |
mpa |
6.5 |
|
转台重量（含电机） |
kg |
1300 |
|
A/C轴 定位/重复精度 |
sec |
8"/4" |
|
防护 |
|
密封件接触密封 |
|
VH400系列摇篮式五轴联动数控转台 |
||
|
C轴参数 |
||
|
台面直径 |
mm |
¢400 |
|
最高转速 |
rpm |
200 |
|
台面承重 |
Kg |
400 |
|
最小回转旋转角度 |
deg |
0.001° |
|
额定力矩 |
Nm |
350 |
|
最大扭矩 |
Nm |
530 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
1000 |
|
A轴参数 |
||
|
转角度范围 |
deg |
±110° |
|
转速 |
rpm |
100 |
|
额定扭矩 |
Nm |
350*2 |
|
最大扭矩 |
Nm |
620*2 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
1000*2 |
|
A/C轴 定位/重复精度 |
sec |
20"/6" |
|
液压抱紧工作压力 |
mpa |
6.5 |
|
转台重量（含电机） |
kg |
1300 |
|
防护 |
|
机械迷宫+气密封 |
|
选配 |
|
Heidenhain\Renishaw等（订购推荐） |
|
|
该产品转台最大规格¢1000台面 |
|
|
备注 |
|
|
|
VH125/VH180系列摇篮式五轴联动数控转台 |
|||
|
C轴参数 |
|||
|
台面直径 |
mm |
¢125 |
¢180 |
|
最高转速 |
rpm |
2000 |
2000 |
|
台面承重 |
Kg |
60 |
100 |
|
最小回转旋转角度 |
deg |
0.001° |
|
|
额定力矩 |
Nm |
35 |
|
|
最大扭矩 |
Nm |
80 |
|
|
抱紧方式 |
|
液压 |
|
|
抱紧扭矩 |
Nm |
150 |
|
|
A轴参数 |
|||
|
转角度范围 |
deg |
±105° |
|
|
转速 |
rpm |
100 |
|
|
额定扭矩 |
Nm |
80 |
|
|
最大扭矩 |
Nm |
168 |
|
|
抱紧方式 |
|
液压 |
|
|
抱紧扭矩 |
Nm |
300 |
|
|
A/C轴 定位/重复精度 |
sec |
20"/6"（选配编码器） |
|
|
工作压力 |
mpa |
0.6-0.8 |
|
|
转台重量（含电机） |
kg |
1300 |
|
|
防护 |
|
机械迷宫+气密封 |
|
|
选配 |
|
Heidenhain\Renishaw等（订购推荐） |
|
|
|
该产品转台最大规格¢1000台面 |
||
|
备注 |
|
|
|
五、VH520系列摇篮式五轴联动数控转台
|
VH520系列摇篮式五轴联动数控转台 |
||
|
C轴参数 |
||
|
台面直径 |
mm |
¢520 |
|
最高转速 |
rpm |
100 |
|
台面承重 |
Kg |
650 |
|
最小回转旋转角度 |
deg |
0.001° |
|
额定力矩 |
Nm |
500 |
|
最大扭矩 |
Nm |
1000 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
2000 |
|
A轴参数 |
||
|
转角度范围 |
deg |
±110° |
|
转速 |
rpm |
100 |
|
额定扭矩 |
Nm |
1100 |
|
最大扭矩 |
Nm |
2200 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
3000 |
|
重复精度 |
|
4"（VDI3441） |
|
液压抱紧工作压力 |
mpa |
6.5 |
|
转台重量（含电机） |
kg |
1300 |
|
A/C轴 定位/重复精度 |
sec |
8"/4" |
|
防护 |
|
密封件接触密封 |
|
VH400系列摇篮式五轴联动数控转台 |
||
|
C轴参数 |
||
|
台面直径 |
mm |
¢400 |
|
最高转速 |
rpm |
200 |
|
台面承重 |
Kg |
400 |
|
最小回转旋转角度 |
deg |
0.001° |
|
额定力矩 |
Nm |
350 |
|
最大扭矩 |
Nm |
530 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
1000 |
|
A轴参数 |
||
|
转角度范围 |
deg |
±110° |
|
转速 |
rpm |
100 |
|
额定扭矩 |
Nm |
350*2 |
|
最大扭矩 |
Nm |
620*2 |
|
抱紧方式 |
|
液压 |
|
抱紧扭矩 |
Nm |
1000*2 |
|
A/C轴 定位/重复精度 |
sec |
20"/6" |
|
液压抱紧工作压力 |
mpa |
6.5 |
|
转台重量（含电机） |
kg |
1300 |
|
防护 |
|
机械迷宫+气密封 |
|
选配 |
|
Heidenhain\Renishaw等（订购推荐） |
|
|
该产品转台最大规格¢1000台面 |
|
|
备注 |
|
|
|
VH125/VH180系列摇篮式五轴联动数控转台 |
|||
|
C轴参数 |
|||
|
台面直径 |
mm |
¢125 |
¢180 |
|
最高转速 |
rpm |
2000 |
2000 |
|
台面承重 |
Kg |
60 |
100 |
|
最小回转旋转角度 |
deg |
0.001° |
|
|
额定力矩 |
Nm |
35 |
|
|
最大扭矩 |
Nm |
80 |
|
|
抱紧方式 |
|
液压 |
|
|
抱紧扭矩 |
Nm |
150 |
|
|
A轴参数 |
|||
|
转角度范围 |
deg |
±105° |
|
|
转速 |
rpm |
100 |
|
|
额定扭矩 |
Nm |
80 |
|
|
最大扭矩 |
Nm |
168 |
|
|
抱紧方式 |
|
液压 |
|
|
抱紧扭矩 |
Nm |
300 |
|
|
A/C轴 定位/重复精度 |
sec |
20"/6"（选配编码器） |
|
|
工作压力 |
mpa |
0.6-0.8 |
|
|
转台重量（含电机） |
kg |
1300 |
|
|
防护 |
|
机械迷宫+气密封 |
|
|
选配 |
|
Heidenhain\Renishaw等（订购推荐） |
|
|
|
该产品转台最大规格¢1000台面 |
||
|
备注 |
|
|
|
