3.该机床具有高刚性的结构设计、可靠的精度稳定性及保持性，在技术文件规定的环境条件下能连续正常工作，精度稳定。完整的配套，部件设计采用模块化，标准化程度高，具有良好的互换性，稳定的质量。

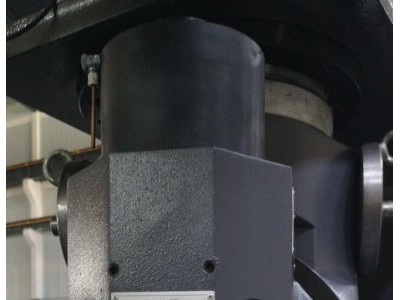

2. 主要技术参数：
B、C轴分度增量 2.5º
B、C轴分度范围 ±360 º/120º
主轴锥度 ISO50（可选配BT-50）
主轴锥孔/拉钉 DIN69871/69872A
前轴承直径 100mm
最大承受扭矩 1000Nm
最高转速（S1/S6） S1：3000rp
B、C轴定位松开、夹紧 ：梳齿盘定位、液压松开、内置蝶形弹簧夹紧
B、C轴定位夹紧力 22000kg/70bar
刀具夹紧力 1500kg/70bar(内置碟形弹簧夹紧系统)
油脂润滑 齿轮采用油脂润滑（带定期加油脂口）
外部冷清 铣头端部带六个冷却喷嘴
主轴中心冷却 可选配（需加OTT或ROHM装置、压力80bar）
铣头重量 约500kg/700kg
铣头定位精度 ≤±3”
铣头重复定位精度 ≤±2”
分度旋转编码器 ERM 280（HENDENHAIN）
机床的主要特点：
FM2203B龙门五面体加工中心规格
|
工作臺面 |
||
|
工作台面尺寸（宽×长）（mm） |
MM |
1600╳3000 |
|
T型槽(尺寸 ╳ 槽數 ╳ 間距) |
MM |
9-28×200 |
|
工作台最大載重量 |
KG |
6000 |
|
行程 |
||
|
X軸行程（二线支承） |
MM |
3200 |
|
Y軸行程 |
MM |
2200（有限行程2000） |
|
Z軸行程 |
MM |
1000 |
|
主軸鼻端至台面 |
MM |
150-1150 |
|
門寬 |
MM |
|
|
主軸 |
||
|
主軸錐度 |
|
#50 |
|
主电机功率 |
KW |
22(主轴最大输出扭矩：1000NM) |
|
XYZ三相伺服电机 |
Nm |
50 Nm / 40Nm/ 40Nm抱闸 |
|
主軸規格（型號/安裝直徑） |
|
BT50 |
|
BT50转速 |
RPM |
3000 rpm |
|
五面头规格（Milkn） |
|
自动五面头 |
|
滚珠丝杆规格 |
|
|
|
X軸 |
|
8016 |
|
Y軸 |
|
6310 |
|
Z軸 |
|
5010 |
|
導軌規格 |
|
|
|
X軸 |
|
二条55重載規格滚柱线轨 |
|
Y軸 |
|
55重載規格滚柱线轨 |
|
Z軸 |
|
矩型滑軌 |
|
速度 |
||
|
切削速度 |
MM |
5000 |
|
快移速度(X軸) |
MM |
8000 |
|
快移速度（Y軸） |
MM |
10000 |
|
快移進度(Z 軸) |
MM |
10000 |
|
精度 |
|
MM |
|
定位精度X |
0.045 |
|
|
定位精度Y |
MM |
0.030 |
|
定位精度Z |
MM |
0.025 |
|
重複定位精度X |
MM |
0.020 |
|
重複定位精度Y |
MM |
0.020 |
|
重複定位精度Z |
MM |
0.015 |
|
其他 |
|
|
|
所需氣壓 |
KG/CM2 |
|
|
所需動力 |
KVA |
60 |
|
重 量 |
T |
45 |
|
BT50-32T圆盘式刀库 |
台湾 |
台湾品牌 |
|
数控系统（半闭环反馈） |
德国 |
西门子828D |
|
机器外型尺寸 |
MM |
6358L*3660W*4200H |
