主要技术参数 |
SPECIFICATIONS |

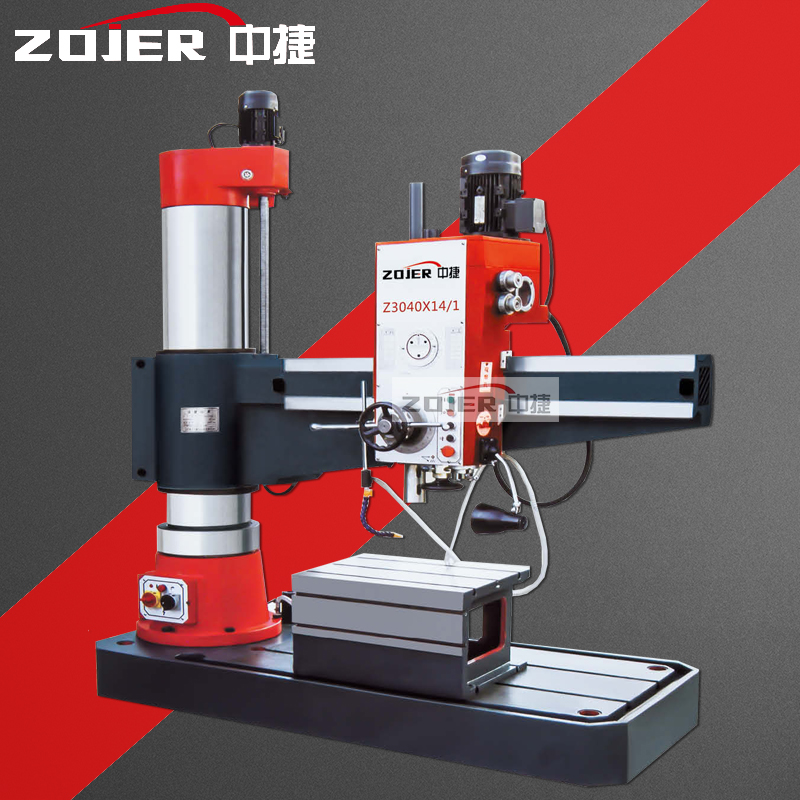

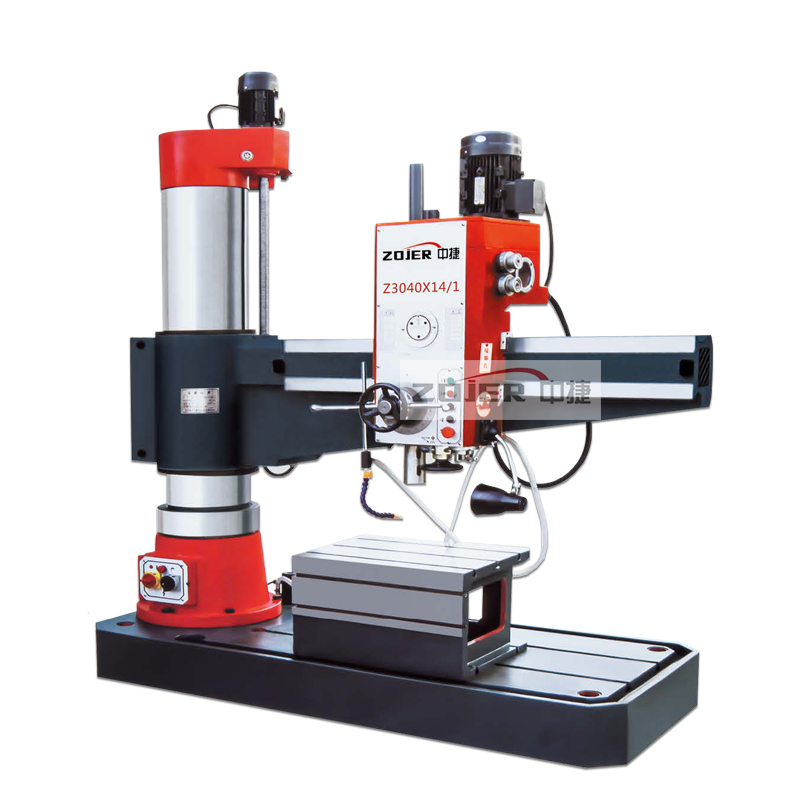

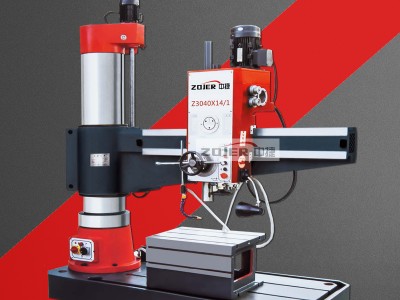

Z3040x14/1 |
|
钻孔大直径(mm) |
Max. drilling dia(mm) |
40 |
|
主轴中心线至立柱母线距离(mm) |
Spindle center to column generating distance |
350-1370 |
|
主轴箱水平移动距离(mm) |
Distance headstock horizontal movement(mm) |
1015 |
|
主轴下端面至底工作台面距离(mm) |
Distance from spindle nose to table surface(mm) |
260—1210 |
|
主轴锥孔（莫氏） |
Spindle Cone |
4 |
|
主轴转速级数 |
Spindle speed series |
16 |
|
主轴转速范围(r.p.m) |
Range of spindle speeds(r.p.m) |
32-2500 |
|
主轴行程(mm) |
Spindle travel(mm) |
270 |
|
主轴进给量级数 |
Spinde feeding step |
8 |
|
主轴进给量范围(r.p.m) |
Spinde feeding range(r.p.m) |
0.10-1.25 |
|
摇臂升降速度(mm/m) |
Rocker Lifting speed （m/min） |
1.27 |
|
摇臂回转角度° |
Rocker rotary angle |
±180° |
|
主轴允许大进给抗力(N) |
Maximum resistance to the spindle(N) |
12250 |
|
主电机功率(kw) |
Main motor power (kw) |
3 |
|
升降电机功率(kw) |
Movements motor power(kw) |
0.75 |
|
机床重量（kg) |
Machine weight |
2200 |
|
外形尺寸（mm) |
Overall dimensions(mm) |
2053x820x2483 |
