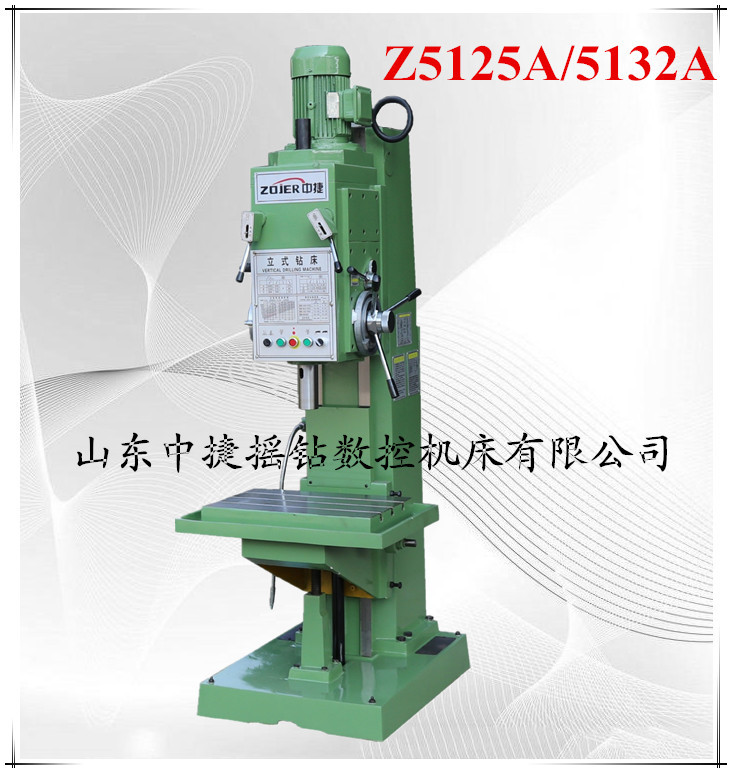

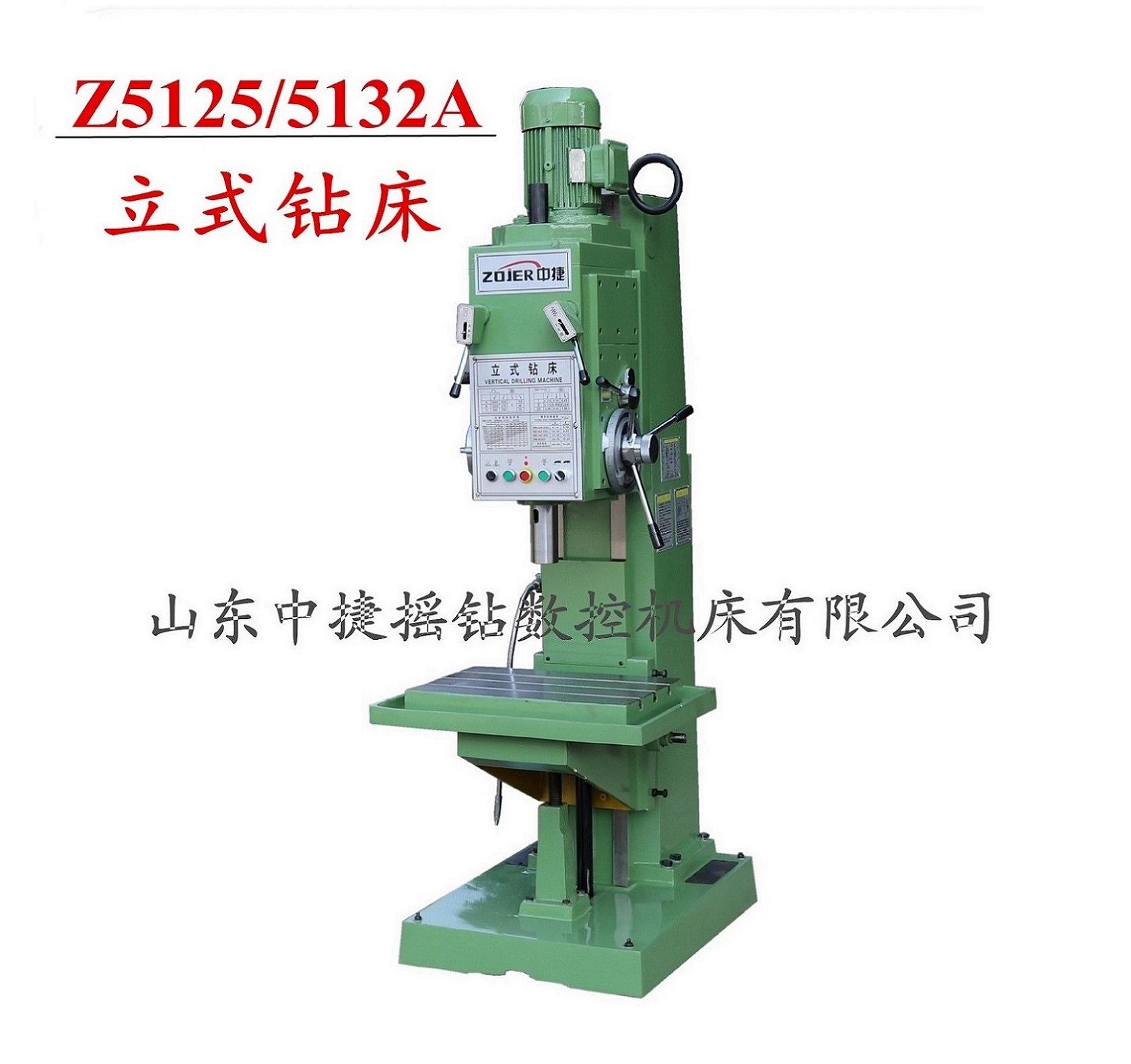

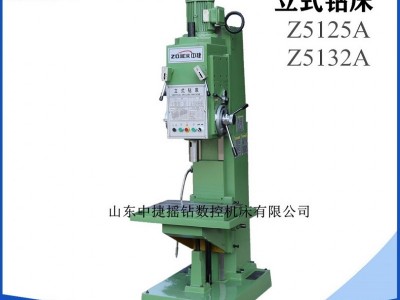

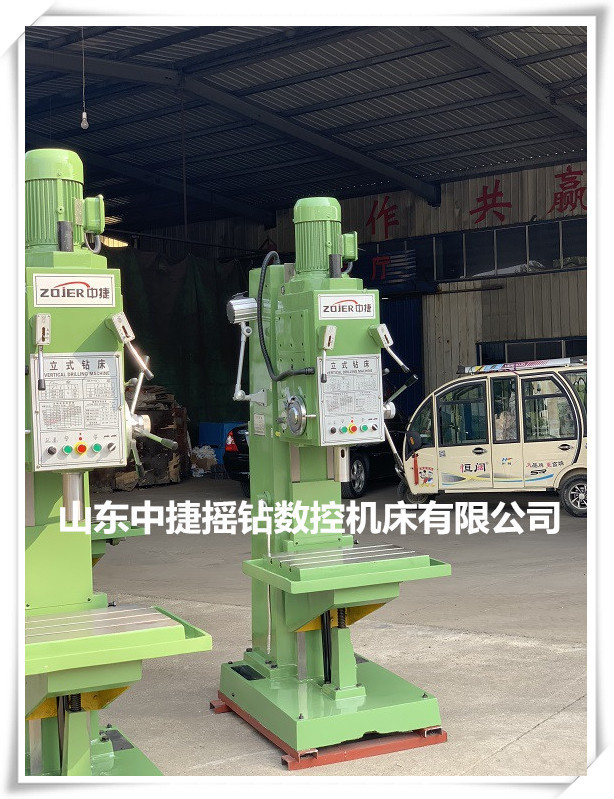

小型方柱立式钻床Z5125A大功率多功能钻床

机床型号

Z5125A

Z5132A

Z5140B

Z5150B

大钻孔直径

25mm

32mm

40mm

50mm

主轴大进给抗力

9000N

12000N

16000N

21000N

主轴虽大扭矩

160   N·m

160   N·m

350   N·m

430   N·m

电压

380V

主电机功率/水泵电机

2.2kW/0.09kW

2.2kW/0.09kW

3.0kW/0.09kW

3.0kW/0.09kW

主轴孔锥度（莫氏）

3

4

4

5

主轴转速范围

6(级)

50-2000r/min

6(级)

50-2000r/min

12(级)

31.5-1400r/min

12(级)

31.5-1400r/min

主轴每转进给量

3(级)

0.1  0.15  0.25

3(级)

0.1  0.15  0.25

9(级)

0.056-1.80mm/r

9(级)

0.056-1.80mm/r

主轴行程

200mm

200mm

250mm

250mm

主轴箱行程（手动）

200mm

200mm

200mm

200mm

主轴中心线至立柱距离

280mm

335mm

工作台行程

310mm

300mm

工作台尺寸

410×560mm

400×550mm

480×560mm

480×560mm

外型尺寸/包装尺寸

980×807×2302mm/2400×1030×1360mm

1090×905×2530mm/2660×950×1410mm

机床净重/毛重（约）

950/1300kg

950/1310kg

1250/1700kg

1260/1700kg

机床型号

Z5125A

Z5132A

Z5140B

Z5150B

大钻孔直径

25mm

32mm

40mm

50mm

主轴大进给抗力

9000N

12000N

16000N

21000N

主轴虽大扭矩

160   N·m

160   N·m

350   N·m

430   N·m

电压

380V

主电机功率/水泵电机

2.2kW/0.09kW

2.2kW/0.09kW

3.0kW/0.09kW

3.0kW/0.09kW

主轴孔锥度（莫氏）

3

4

4

5

主轴转速范围

9(级)

50-2000r/min

9(级)

50-2000r/min

12(级)

31.5-1400r/min

12(级)

31.5-1400r/min

主轴每转进给量

3(级)

0.1  0.15  0.25

3(级)

0.1  0.15  0.25

9(级)

0.056-1.80mm/r

9(级)

0.056-1.80mm/r

主轴行程

200mm

200mm

250mm

250mm

主轴箱行程（手动）

200mm

200mm

200mm

200mm

主轴中心线至立柱距离

280mm

335mm

工作台行程

310mm

300mm

工作台尺寸

410×560mm

400×550mm

480×560mm

480×560mm

外型尺寸/包装尺寸

980×807×2302mm/2400×1030×1360mm

1090×905×2530mm/2660×950×1410mm

机床净重/毛重（约）

950/1300kg

950/1310kg

1250/1700kg

1260/1700kg
