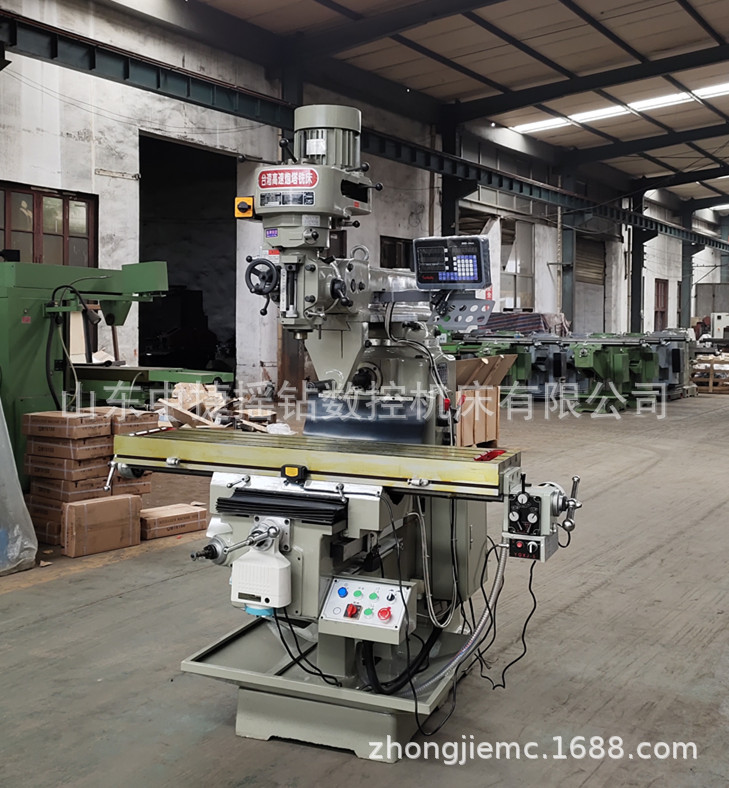

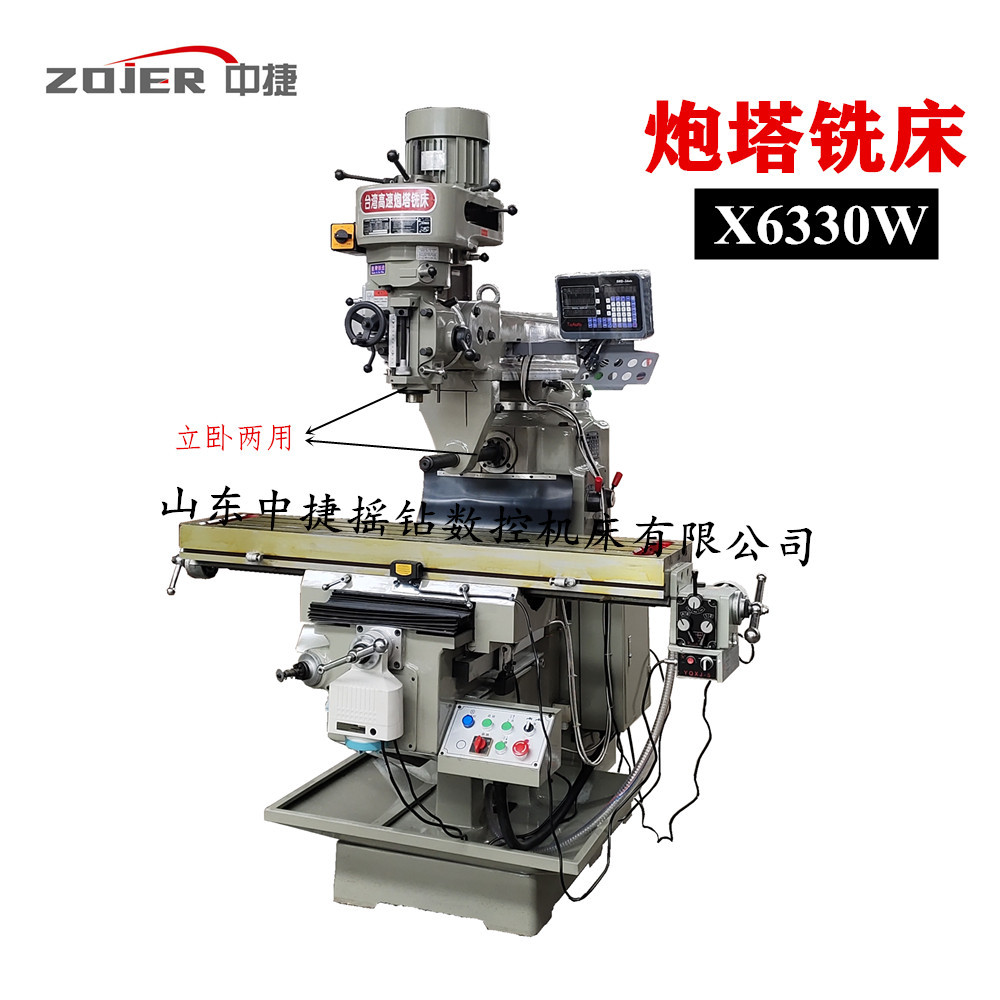

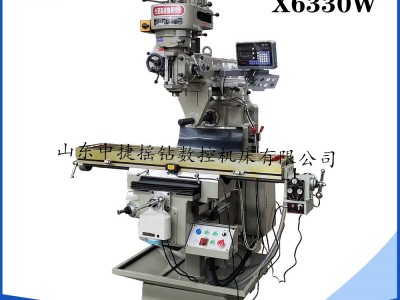

X6330W 炮塔铣床 萬能摇臂铣床
产品简介
炮塔铣床亦可称为摇臂铣床，摇臂铣，万能铣。炮塔铣床结构紧凑，体积小，灵活性高，铣头能左右回转90度，前后回转45度，摇臂不仅能前后伸缩，并可在水平面内作360度回转，大大提高了机床的有效工作范围。
组成
萬能摇臂铣床机身采用高级铸铁，经人工时效处理后精度高，寿命长。升降台均采用矩形导轨，接触面多，刚性足。经高频处理和精磨削，滑道贴塑后，运动精度和寿命俱佳。万能摇臂铣床 主轴采用铬钼合金制作，配以精密级角接触轴承，经调质处理及精磨削，切削力强，精度高。
用途
炮塔铣床是一种轻型通用金属切削机床，具有立、卧铣两种功能，可铣削中、小零件的平面、斜面、沟槽和花键等。广泛应用于机械加工、模具、仪器、仪表等行业。
|
主要技术参数 |
X6325w |
X6330W |
||
|
工作台面积 |
1270x254 |
1370/1500x305 |
||
|
工作台纵向行程 |
780 |
810/900 |
||
|
工作台横向行程 |
400 |
420 |
||
|
工作台垂直行程 |
500 |
500 |
||
|
T型槽数量及尺寸 |
3X16 |
3X16 |
||
|
伸缩臂行程 |
470 |
470 |
||
|
主轴端面至台面距离 |
480 |
480 |
||
|
主轴孔锥度 |
标准：ISO40 |
|||
|
主轴行程 |
127 |
127 |
||
|
主轴速度范围 |
立80-5440（16级） |
|||
|
|
卧45-1350（12级） |
|||
|
主轴进给量 |
三档：0.04（0.0015″）/0.08（0.003″）/0.15（0.006″） |
|||
|
主轴电机功率 |
2.25kw（立） 3kw（卧） |
|||
|
铣头左右回转 |
90° |
90° |
||
|
铣头前后回转 |
45° |
45° |
||
|
毛重/台 |
1880 |
1980 |
||
主要附件：
|
序号 |
名称 |
件数 |
|
1 |
水泵 |
1只 |
|
2 |
走刀器 |
1只 |
|
3 |
6寸平口钳 |
1只 |
|
4 |
58件组合压板 |
1套 |
|
5 |
铣夹头 |
1组 |
|
6 |
拉杆 |
1个 |
|
7 |
工作灯 |
1个 |
|
8 |
工具箱 |
1个 |
