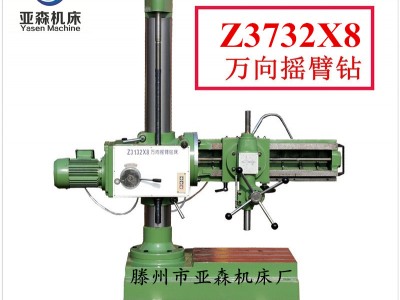

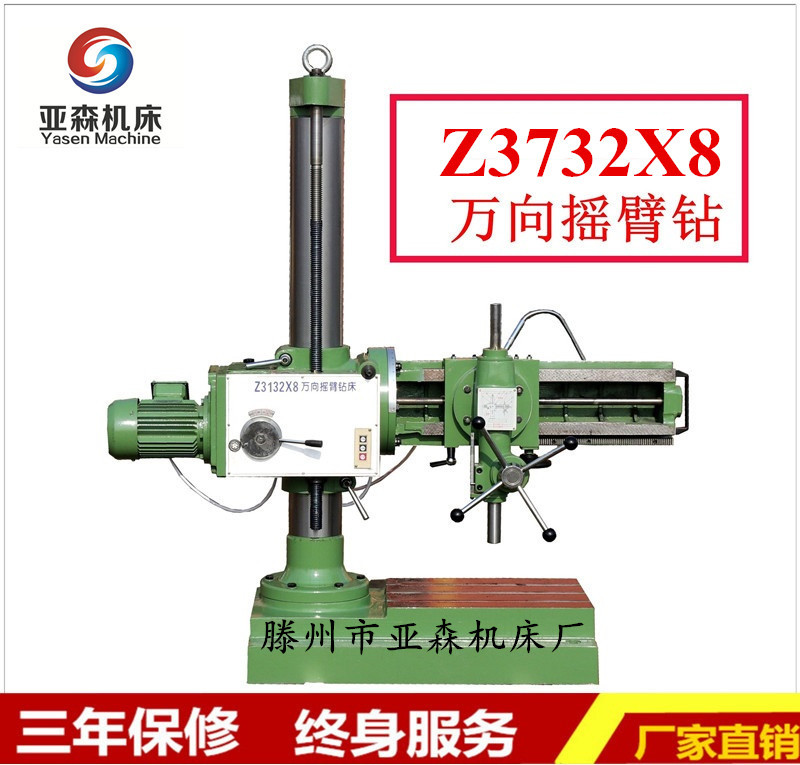

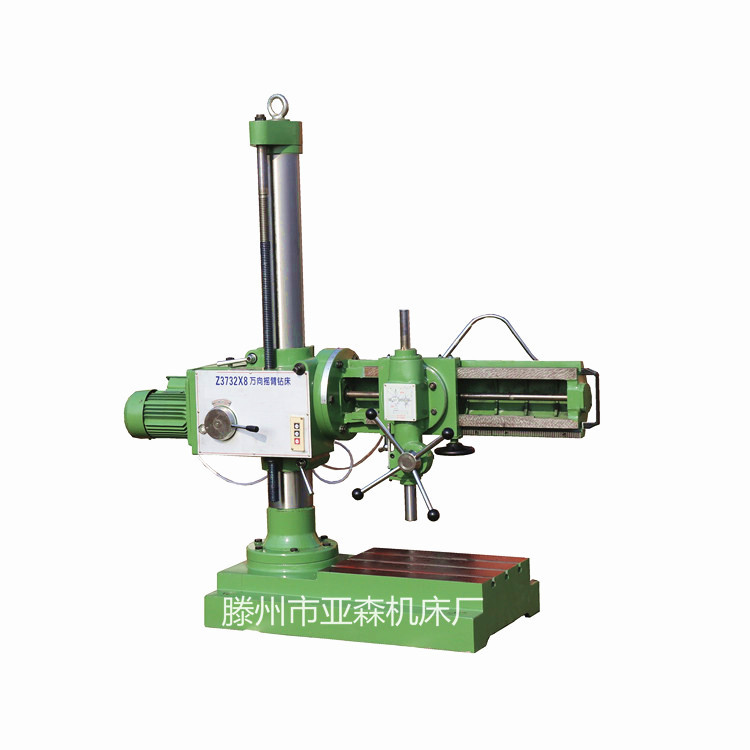

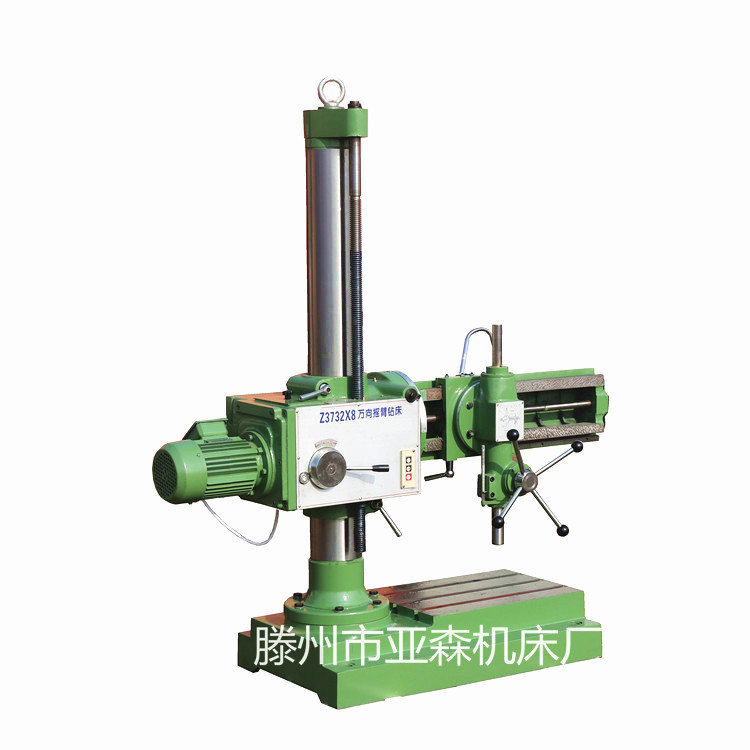

Z3732移动万向摇臂钻床的设计是为适应在大中型零件上完成任何角度的钻孔，铰孔，锪孔，平面及攻螺纹等工作，以及为适应钻孔前后各种平面的微量铣削。该机床可用于小批量，单件生产，是机械制造行业特别是机械维修部门常用的机床。
…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
|
主要技术参数 |
Z3732 |
|
|
大钻孔直径（铸铁/钢材） |
32mm |
|
|
主轴轴心线至立柱母线距离 |
最大 |
870mm |
|
最小 |
390mm |
|
|
主轴箱水平移动距离 |
500mm |
|
|
主轴下端面至底座工作面距离 |
最大 |
850mm |
|
最小 |
50mm |
|
|
主轴回转角度 |
360° |
|
|
主轴绕垂直于立柱水平线回转角度 |
360° |
|
|
主轴绕立柱回转角度 |
360° |
|
|
摇臂升降速度 |
1.51m/min |
|
|
刻度盘每格读数值 |
1° |
|
|
主轴箱在立柱上的行程 |
845mm |
|
|
主轴孔锥度（莫氏） |
NO.3 |
|
|
主轴行程 |
130mm |
|
|
主轴转速及级数 |
173 425 686 960r/min 4steps |
|
|
底座工作台尺寸 |
710×500mm |
|
|
主电动机功率 |
1.5kw |
|
|
机床重量（约） |
850kg |
|
|
机床轮廓尺寸（长×宽×高） |
1760x570x1900 |
|
