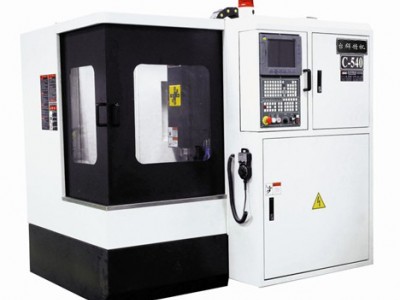

机械为龙门式结构，由米汉纳高级铸铁铸造，稳定性高，零部件均进口于日本、德国、瑞士，为客户加工高精度产品提供可靠保障。
1、机械是龙门式结构，由“米汉纳”高级铸铁铸造，内部龙骨架加强，全部铸铁经过退火处理，稳定性高、不变形。整体比同类机型偏重。
2、封闭型外罩，双面门开启封对产品加工方便。利用日本、台湾技术研发新代专用高速雕铣机控制系统。
3、主要部件均进口：日本、瑞士、德国、台湾，如：伺服电机、线轨、连轴器、丝杆装配。加强高精度，率特性。
4、对不同材料：钢、铜、铝、石墨、有机玻璃等均可精密加工。
5、主轴在高速工作中可自行冷却，确保热量不会损坏主轴特性。
6、.精密滚珠丝杆与线性导轨、连轴器有紧密测量，确保在加工过程中稳定，返回动作零间隙。
7、该机型可根据客户需求随时根据客户需要随时加装刀库，提高生产效率。
技术参数:
|
机型 |
单位 |
C-540 |
|
|
行程 |
左右（X） |
mm |
400 |
|
前后（Y） |
mm |
500 |
|
|
上下（Z） |
mm |
220 |
|
|
工作台面积 |
mm |
400*500 |
|
|
工作台负荷 |
KG |
250 |
|
|
工作台至主轴端面距离 |
mm |
80-300 |
|
|
主轴转速 |
rpm |
2000-24000 |
|
|
主轴弹簧夹头/主轴锥度 |
# |
ER25 |
|
|
主轴锁刀方式 |
# |
手动/气动 |
|
|
主轴冷却 |
# |
油冷 |
|
|
X,Y,Z轴伺服马达 |
kw |
0.75/0.75/0.75 |
|
|
主轴电机 |
kw |
5.5 |
|
|
快速进给 |
m/min |
15 |
|
|
切削进给 |
m/min |
8 |
|
|
数控系统分辨率 |
mm |
0.001 |
|
|
定位精度 |
mm |
0.005 |
|
|
重复定位精度 |
mm |
0.003 |
|
|
对刀仪 |
# |
标配 |
|
|
润滑系统 |
# |
全自动润滑系统 |
|
|
机械重量（大约） |
kg |
2800 |
|
|
外形尺寸（长*宽*高） |
mm |
1900×1800×2300 |
|
|
名称 |
单位 |
C-650 |
|
|
行程 |
左右（X） |
mm |
635 |
|
前后（Y） |
mm |
500 |
|
|
上下（Z） |
mm |
240 |
|
|
工作台面积 |
mm |
500*600 |
|
|
工作台负荷 |
KG |
350 |
|
|
主轴鼻端面至工作台距离 |
mm |
80-320 |
|
|
主轴转速 |
rpm |
2000-24000 |
|
|
主轴弹簧夹头/主轴锥度 |
# |
ER25 |
|
|
主轴锁刀方式 |
# |
手动/气动 |
|
|
主轴冷却 |
# |
油冷 |
|
|
XYZ轴伺服马达 |
kw |
0.85/0.85/0.85 |
|
|
主轴电机 |
kw |
5.5 |
|
|
快速进给 |
m/min |
10 |
|
|
切削进给 |
m/min |
7.5 |
|
|
数控系统分辨率 |
mm |
0.001 |
|
|
定位精度 |
mm |
0.005 |
|
|
重复定位精度 |
mm |
0.003 |
|
|
对刀仪 |
# |
标配 |
|
|
润滑系统 |
# |
全自动润滑系统 |
|
|
机械重量（大约） |
kg |
3100 |
|
|
外形尺寸（长*宽*高） |
mm |
2020×1900×2300 |
|
|
机型 |
单位 |
C-760 |
|
|
行程 |
左右（X） |
mm |
600 |
|
前后（Y） |
mm |
750 |
|
|
上下（Z） |
mm |
320 |
|
|
工作台面积 |
mm |
600*800 |
|
|
工作台负荷 |
KG |
400 |
|
|
工作台至主轴端面距离 |
mm |
150-470 |
|
|
主轴转速 |
rpm |
2000-24000 |
|
|
主轴弹簧夹头/主轴锥度 |
# |
ER25 |
|
|
主轴锁刀方式 |
# |
手动/气动 |
|
|
主轴冷却 |
# |
油冷 |
|
|
X,Y,Z轴伺服马达 |
kw |
0.85/0.85/0.85 |
|
|
主轴电机 |
kw |
5.5 |
|
|
快速进给 |
m/min |
15 |
|
|
切削进给 |
m/min |
8 |
|
|
数控系统分辨率 |
mm |
0.001 |
|
|
定位精度 |
mm |
0.005 |
|
|
重复定位精度 |
mm |
0.003 |
|
|
对刀仪 |
# |
标配 |
|
|
润滑系统 |
# |
全自动润滑系统 |
|
|
机械重量（大约） |
kg |
3400 |
|
|
外形尺寸（长*宽*高） |
mm |
2300×2100×2400 |
|
