| 产品类型 | 全新 |
|---|---|
| 刀具数量 | 24.0 |
| 定位精度 | ±0.003/300 |
| 动力类型 | 液压 |
| 类型 | 立式加工中心 |
| 重量 | 6000 |
| 主电机功率 | 7.5 |
| 主轴转速范围 | 50-15000 |
| 界面语言 | 汉语 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 轻工 |
| 布局形式 | 立式 |
| 三轴行程(X*Y*Z) | 800*500*500 |
| T型槽尺寸(宽*数量) | 5-18×100 |
| 品牌 | 台群Telesis |
| 型号 | T-8HL |
产品说明
直连式15000转高速主轴，经动平衡机检验调整，震动小，能有效延长主轴使用寿命，伺服电机采用高转低俗噪音系列，这应高速高精度加工需求，三轴均采用高精度级滚珠丝杠传动，确保传动之精度。
箱式结构搭配大跨度的人字型立柱设计，确保机构耐久不变形，并大大提高整机抗震能力，保证其加工稳定，人性化的对话式界面，便于操作。
项 目 | 单 位 | T-8HL | |
工作台尺寸 | mm | 1000×550 | |
行程 | 左右（X） | mm | 800 |
前后（Y） | mm | 500 | |
上下（Z） | mm | 500 | |
工作台T型槽数-尺寸 | mm | 5-18×100 | |
主轴鼻端面至工作台距离 | mm | 160-660 | |
主轴中心至机身端面距离 | mm | 599 | |
主轴转速 | rpm | 50-15000 | |
主轴锥度 | # | BT-40 | |
主轴功率 | kw | 7.5 | |
X轴快速移动率 | mm/min | 36000 | |
Y轴快速移动率 | mm/min | 36000 | |
Z轴快速移动率 | mm/min | 36000 | |
切削速率 | mm/min | 1-10000 | |
三轴电机功率 | kw | 2.0/2.0/2.0 | |
刀具重量 | Kg | 8 | |
刀具长度 | mm | 300 | |
**大刀径（满刀/邻空刀） | mm | 75/150 | |
水箱容量 | L | 200 | |
气压需求 | Kg/cm2 | 6 | |
总耗电功率 | kw | 15 | |
定位精度 | mm | ±0.003/300 | |
重复精度 | mm | ±0.003 | |
**大负重 | Kg | 600 | |
机械重量（大约） | Kg | 6000 | |
外形尺寸（长×宽×高） | mm | 2660×2370×2740 | |

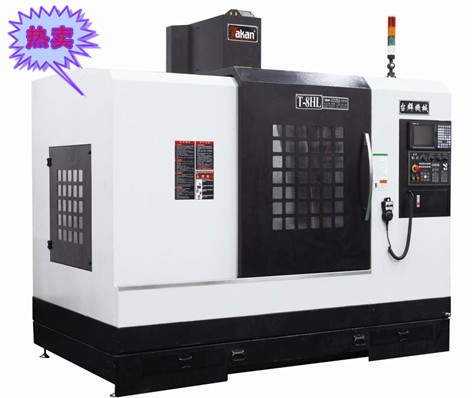

高速加工中心机T-8HL
配置三菱高端系统，可扩充1GB**，可以储存上千条程序，随时调用，省去边传输边加工的烦恼。直联式高速主轴，经动平衡检验调整，振动小，能**有效延长主轴、刀具的使用寿命。主轴伺服马达选用高扭力、大马力电机，适应高速高精度加工需求。主轴采用油冷压缩机加以恒温，确保主轴在高速作业下不会影响主轴精密度，并加气体保证，防止主轴锥孔有铁屑等杂物影响主轴锥孔之精密度。电控箱采用热交换器加以散热。加上机械的进给和转速的搭配，把加工产品的效果发挥到**。三轴采用高精度C3级滚珠丝杆并用精密滚珠轴承作预拉以确保热膨胀之精密度。防止在高温下损坏系统精密部件。
