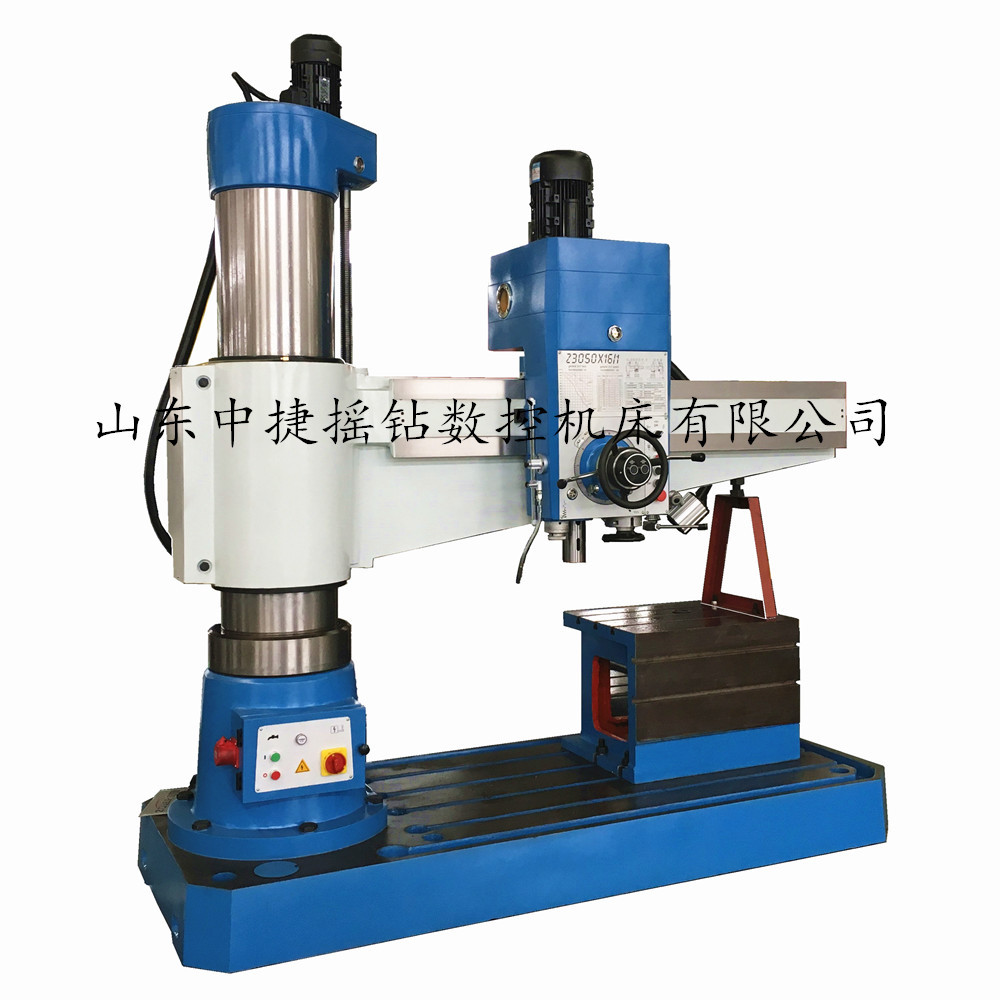

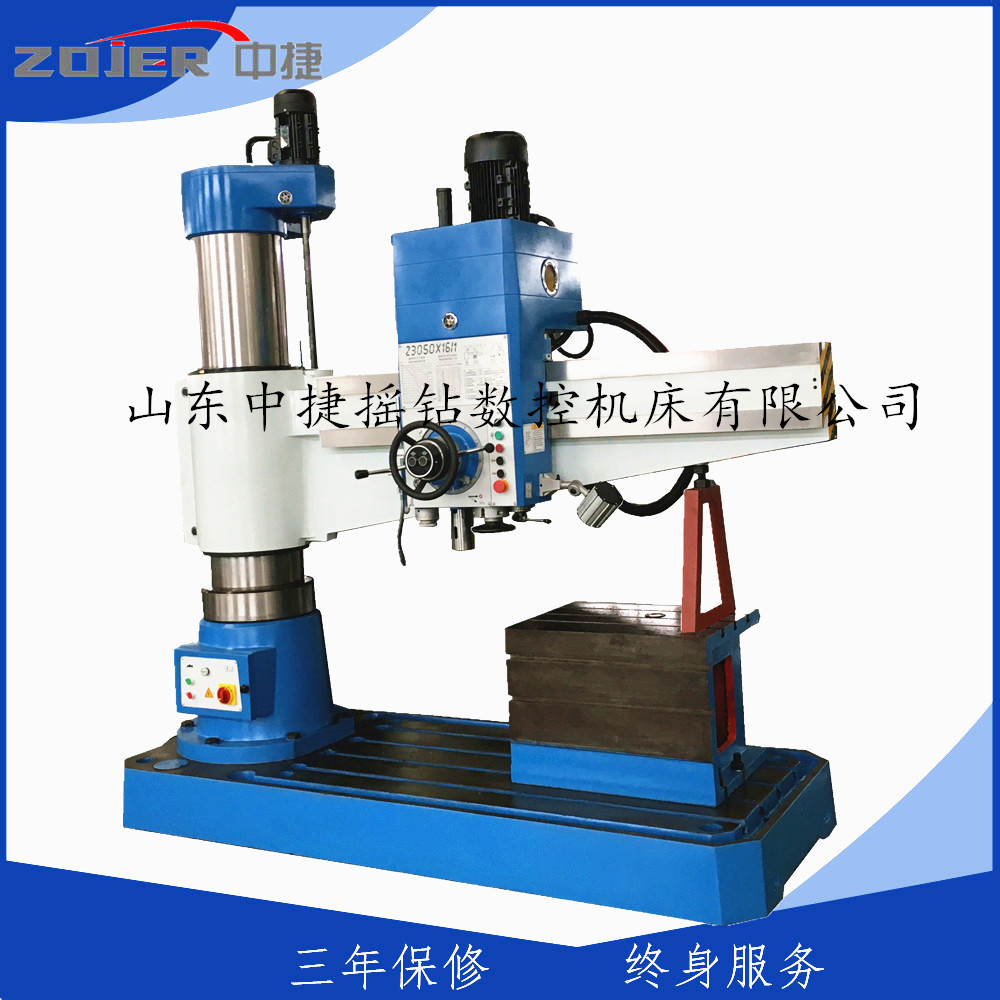

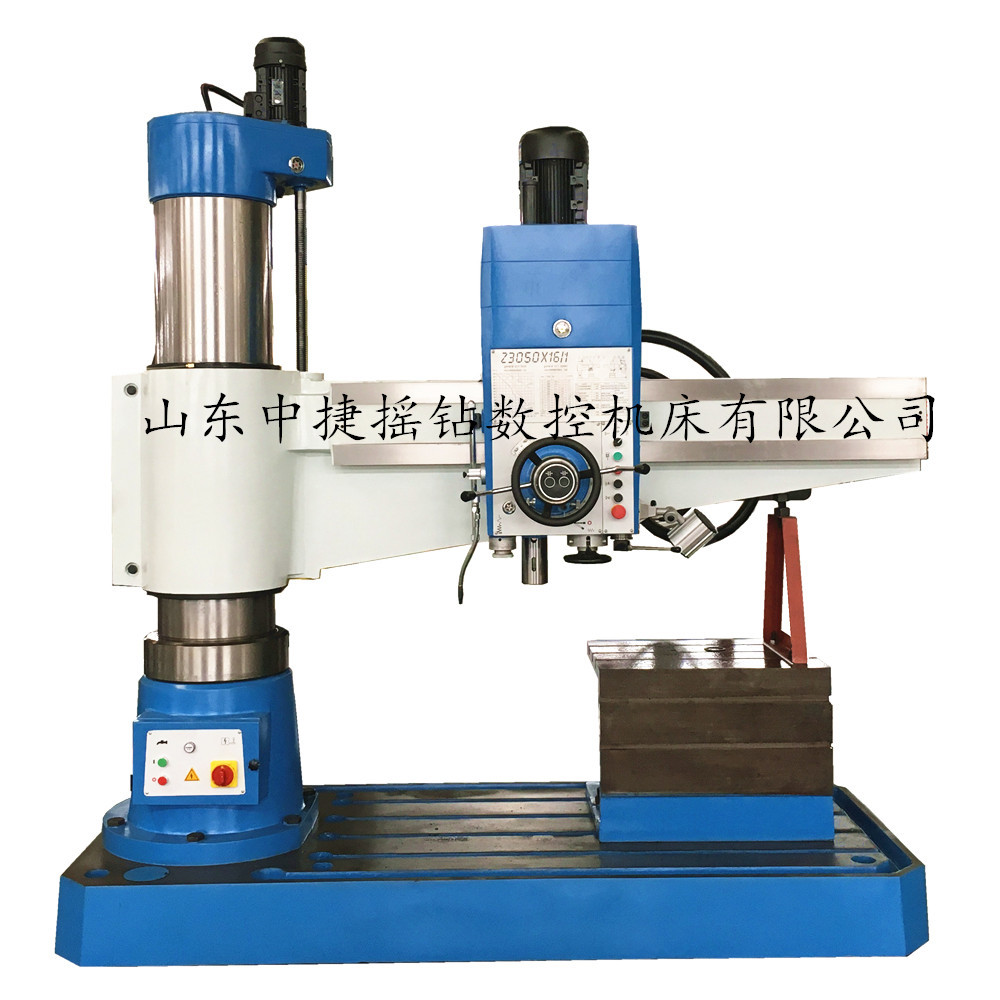

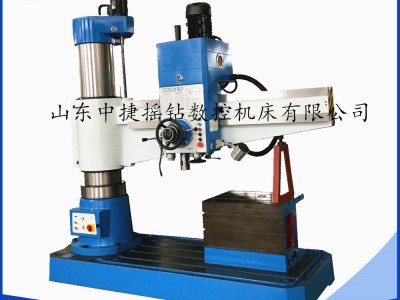

Z3050x16/1液压摇臂钻主要特点：
1、采用液压预选变速机构，可节省辅助时间；
2、主轴正反转、停车（制动）、变速、空挡等动作，用一个手柄控制，操纵轻便；
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠；
4、摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命；
5、主轴箱的移动除手动外，还能机动；
6、有完善的安全保护装置和外柱防护及自动润滑装置；
|
规格与参数 |
Z3050x16/1 |
|
大钻孔直径 |
50 |
|
主轴中凡线至立柱母线距离 |
350-1600 |
|
主轴羰面至底座工作面距离 |
320-1220 |
|
主轴行程 |
315 |
|
主轴锥孔(莫氏) |
5# |
|
主轴转速范围 |
25-2000 |
|
主轴转速级数 |
16 |
|
主轴进给量范围 |
0.04-3.20 |
|
主轴进给量级数 |
16 |
|
工作台尺寸 |
500x630 |
|
主轴水平移动距离 |
1250 |
|
主电机功率 |
4 |
|
重量 |
3500 |
|
机床外型尺寸(长宽高) |
2500x1070X2840
|
摇臂钻床装箱单
|
1 |
摇臂钻床 |
1台 |
|
2 |
方箱工作台 |
1件 |
|
3 |
地脚螺栓 |
6件 |
|
4 |
钻夹头 |
1件 |
|
5 |
变径套 |
1件 |
|
6 |
退刀铁 |
1件 |
|
7 |
说明书 |
1本 |
|
8 |
合格证 |
1页
|
