技术参数：
|
规格 |
单位 |
TP700 |
|
行程 |
||
|
X轴 |
mm |
700 |
|
Y轴 |
mm |
400 |
|
Z轴 |
mm |
300 |
|
主轴鼻端至工作台面 |
mm |
150～480 |
|
工作台 |
||
|
工作台面积 |
mm |
420*900 |
|
最大荷重 |
kg |
300 |
|
主轴中心至立柱面 |
mm |
500 |
|
主轴 |
||
|
刀具锥度 |
|
BT30 |
|
转速 |
rpm |
12000、15000、20000 |
|
功率 |
Kw |
3.7/5.5 |
|
进给 |
||
|
快移（X/Y/Z） |
m/min |
48/48/48 |
|
切削（X/Y/Z） |
m/min |
1-12 |
|
自动换刀系统（ATC） |
||
|
刀库容量 |
|
16 |
|
刀具长度 |
mm |
200 |
|
刀具重量 |
kg |
4 |
|
功率 |
||
|
电源 |
V(KVA) |
20 |
|
精度 |
||
|
定位精度 |
mm |
±0.01 |
|
重复定位精度 |
mm |
±0.005 |
|
机床 |
||
|
占地面积（L*W*H） |
mm |
2026*2580*2450 |
|
重量 |
KG |
3700 |
标准配置：
数控系统：FANUC ,三菱 转塔式刀库 冷却系统 气动系统 照明系统
自动润滑系统 不锈钢防护拉板 固定垫铁 全封闭防间 三色报警灯 固定螺栓
可选配置：
空调 工件检测 刀具检测 冷热交换器 第四轴转台
刀库类别：
（1）夹臂式14把 刀库容量14（16） 换刀时间：1.1sec
伺服电机驱动方式专用的换刀装置与以前的设备相比，已经大幅减少了刀具交换时间。同时，采用伺服电机可以更准确地确定刀具位置，从而增加加工的稳定性。
（2）圆盘式刀库24把 刀库容量24（32） 换刀时间：1.5sec
快速、简单、可靠及长寿命的刀具交换装置，提供平衡及可靠的刀具交换动作。 独特的刀具交换装置设计，先进的凸轮式驱动机构，任意位置选刀能力，可由PLC软体控制快速达成。

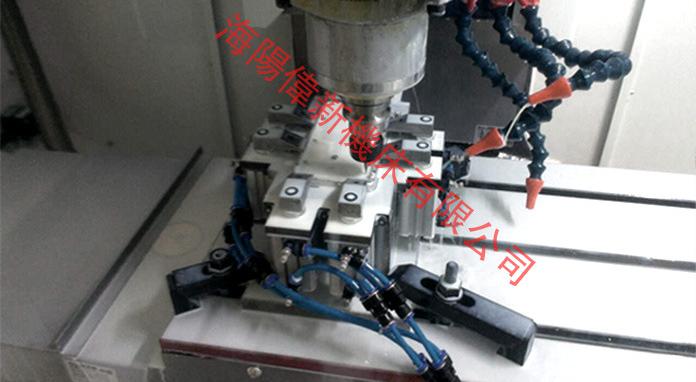

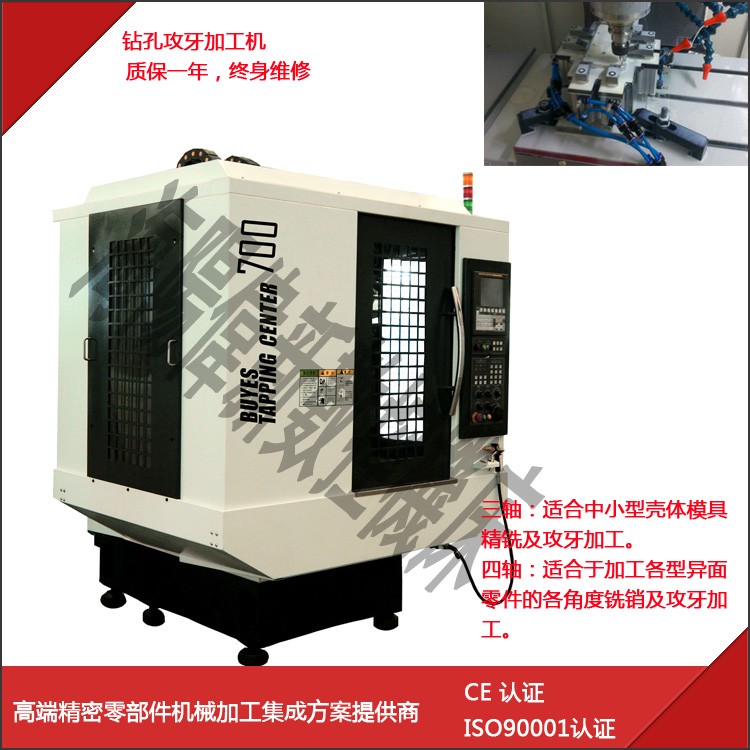

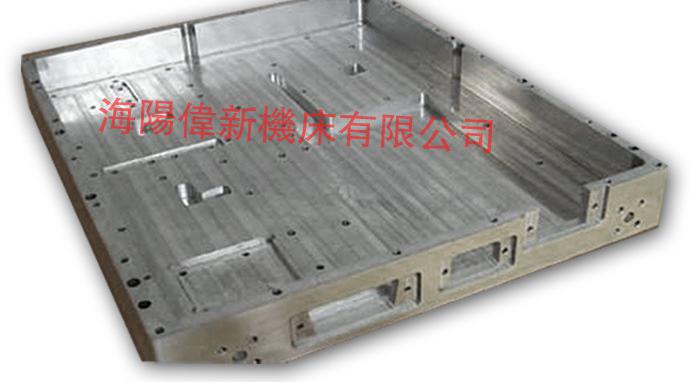

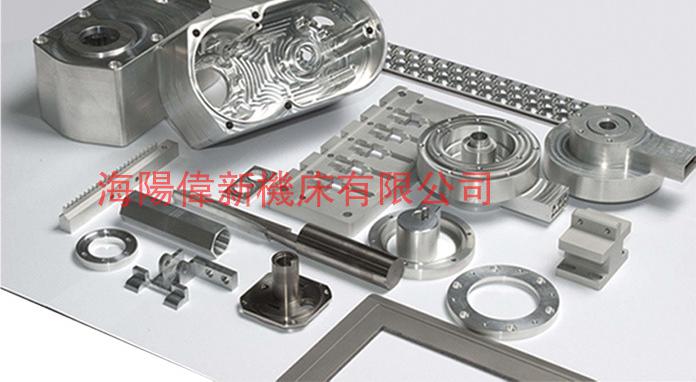

三轴加工：
极速主轴加持，高精高效稳定加工，加工表面质量好，极适合中小型壳体模具的精铣及攻牙加工。

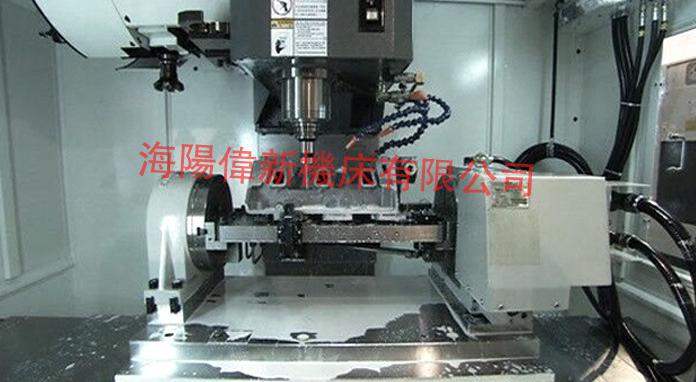

四轴加工：
旋转定位精度高，定位时间短，可以扩展各式四轴工装，适于加工各型异面零件的各角度铣削及攻牙加工。
生产现场：
