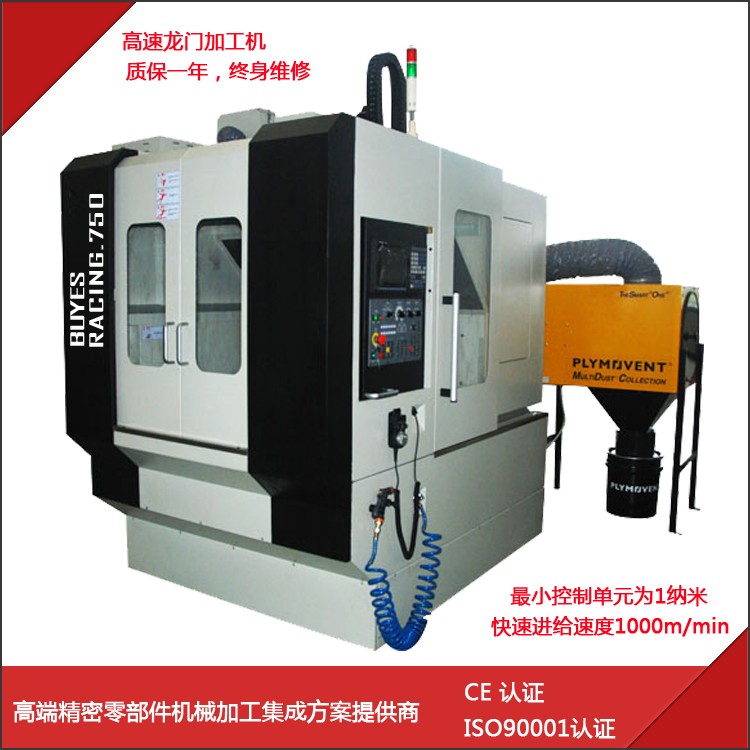

Racing.750 高速龙门加工机
技术参数：
|
规格 |
单位 |
Racing. 750 |
|
行程 |
||
|
X轴 |
mm |
500 |
|
Y轴 |
mm |
700 |
|
Z轴 |
mm |
300 |
|
主轴鼻端至工作台 |
mm |
130~430 |
|
工作台 |
||
|
工作台面积 |
mm |
850*550 |
|
最大荷重 |
kg |
350 |
|
T型槽 |
mm |
32*102*5 |
|
主轴 |
||
|
刀具锥度 |
|
BT30 |
|
转速 |
rpm |
24000（30000） |
|
主轴传动方式 |
|
内藏式 |
|
最大扭矩 |
Nm |
6.1 |
|
主轴马力 |
kw |
8.2
|
|
轴电机 |
||
|
轴向马达马力（X/Y/Z） |
kw |
1.3/1.3/1.3 |
|
三轴快速进给 |
m/min |
15 |
|
最大切削进给速度 |
m/min |
10 |
|
ATC |
||
|
型式 |
|
斗笠式 |
|
容量 |
支 |
12 |
|
刀具最大长度 |
mm |
200 |
|
刀具重量 |
kg |
5 |
|
最大刀径（放满刀/空邻刀） |
mm |
φ78 |
|
精度 |
||
|
定位精度 |
mm |
±0.0025 |
|
重复精度 |
mm |
0.003 |
|
其他 |
||
|
所需气压 |
kg/cm2 |
6~8
|
|
机械重量（净重/毛重） |
kg |
4000 |
|
耗电量 |
KVA |
10 |
|
占地面积（长*宽*高） |
mm |
2450*2020*2550 |
标准配置：
数控系统：三菱 斗笠式刀库 冷热交换器 切削水马达 自动润滑系统 调整垫铁
主轴冷却 三色报警灯 机台清洗喷枪 全封闭防护间 照明系统
可选配置：
数控系统：发那科、西门子、EW1000 自动对刀装置 空调 油雾搜集装置
石墨搜集装置（水幕式）、石墨搜集装置（吸尘式）、油水分离装置、三轴光学尺
生产现场：
