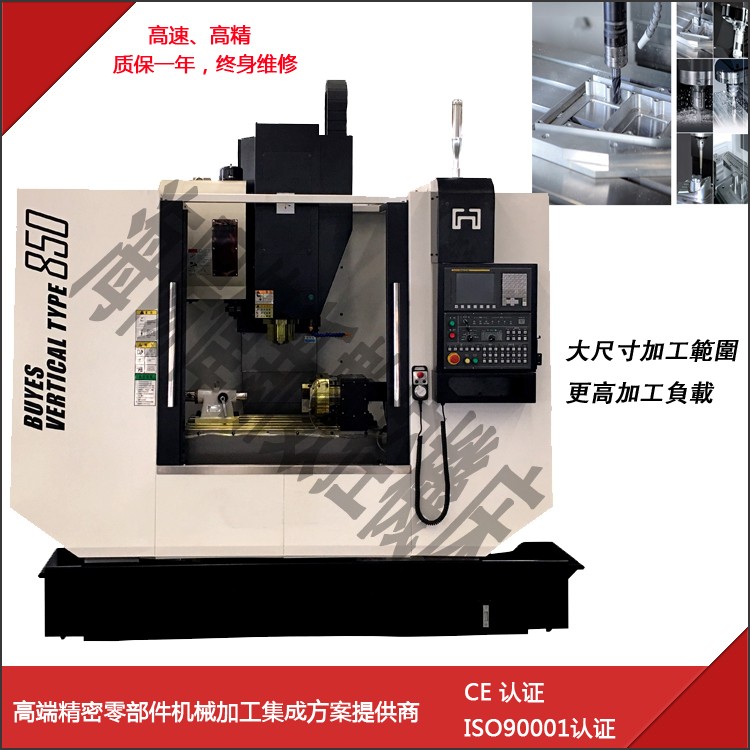

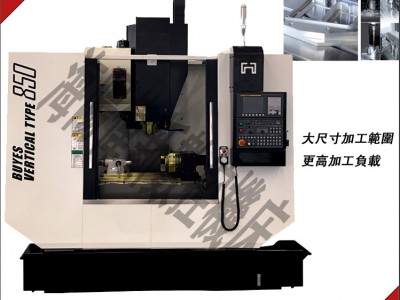

VT850 立式加工中心机
VT850适合于小型精密模具及产品零件的高速精加工：
三轴高速直线导轨匹配快速换刀机械，高效精加工能力；
介于钻攻中心与大型加工中心之间的战斗机型，集成本与加工优势于一体；
技术参数：
|
规格 |
单位 |
VT850 |
|
行程 |
||
|
X轴 |
mm |
800 |
|
Y轴 |
mm |
500 |
|
Z轴 |
mm |
500 |
|
主轴鼻端至工作台面 |
mm |
120/620 |
|
工作台 |
||
|
工作台面积 |
mm |
500*1000 |
|
最大荷重 |
kg |
500 |
|
T形槽 |
mm |
5-18*90 |
|
主轴中心至立柱面 |
mm |
570 |
|
主轴 |
||
|
刀具锥度 |
|
BT40 |
|
转速 |
rpm |
8000（12000） |
|
主轴传动方式 |
|
皮带式 |
|
功率 |
Kw |
7.5 |
|
扭矩 |
Nm |
35 |
|
进给 |
||
|
快移（X/Y/Z） |
m/min |
36/36/36 (48/48/48) |
|
切削（X/Y/Z） |
m/min |
1-10 |
|
自动换刀系统（ATC） |
||
|
刀库容量 |
|
24 |
|
刀具长度 |
mm |
300 |
|
刀具重量 |
kg |
8 |
|
精度 |
||
|
定位精度 |
mm |
0.005/300 |
|
重复定位精度 |
mm |
0.003/300 |
|
机床 |
||
|
所需气压 |
Kgf/cm2 |
6 |
|
电源 |
KVA |
20 |
|
占地面积（L*W*H） |
mm |
2600*2340*2600 |
|
重量 |
KG |
5400 |
标准配置：
数控系统：FANUC Oi mate 圆盘式刀库 冷却系统 气动系统 照明系统
主轴锥孔清洁系统 自动润滑系统 全防护间 不锈钢防护拉板 三色报警灯 固定垫铁
可选配置：
空调 第四轴转台 主轴中心出水 冷热交换器 冲屑气
产品特性：

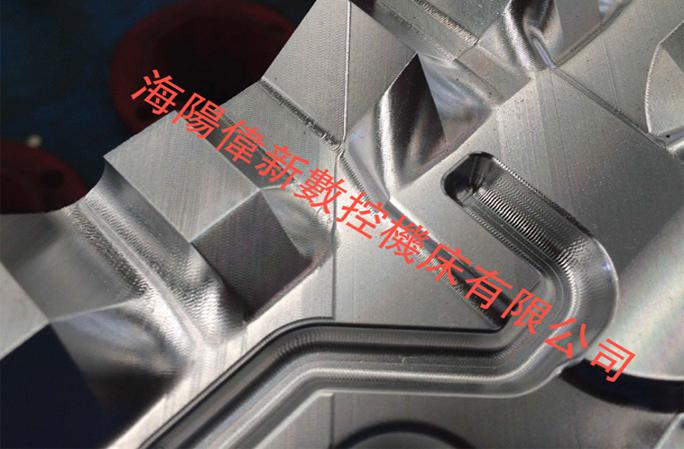

◆加工精度方面，每台机器均经过镭射-球杆仪的检验，再通过国标试件加工，最终加工宾士模验证高速高精加工效果。
◆优质机体铸件，成熟的高刚性结构设计

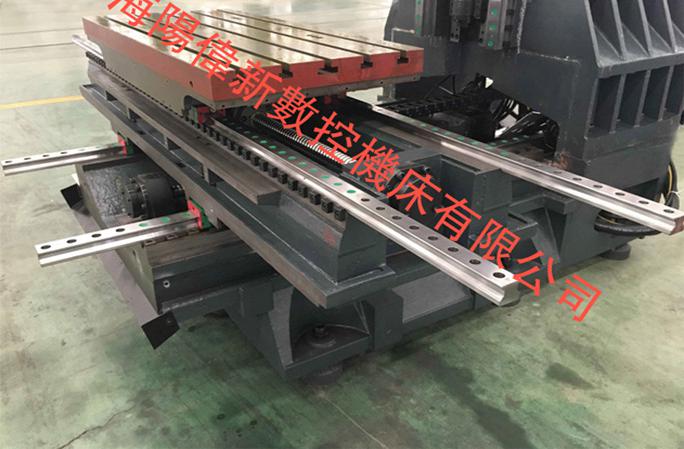

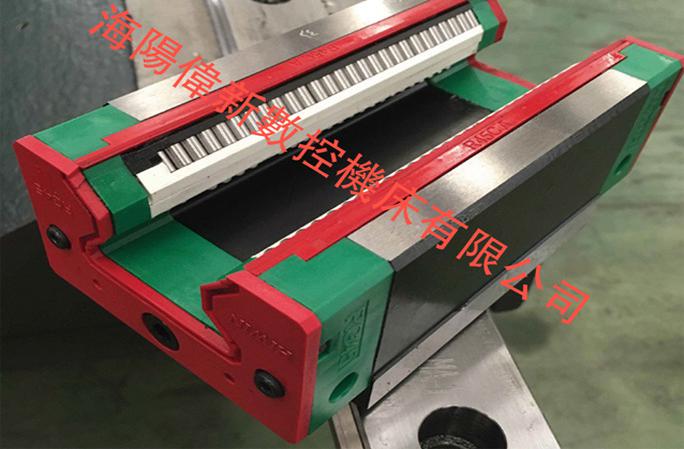

◆可选配滚柱式线性导轨，进一步提高机床整体刚度，高精高速高刚性同时满足，高效加工承载更强憾
◆线规加长替代内防支架，消除防护罩在高速拉伸时造成的精度负影响
生产现场：
