全部采用优质高强度铸铁，强韧筋骨，超大立柱，宽底座，蜂巢式结构。

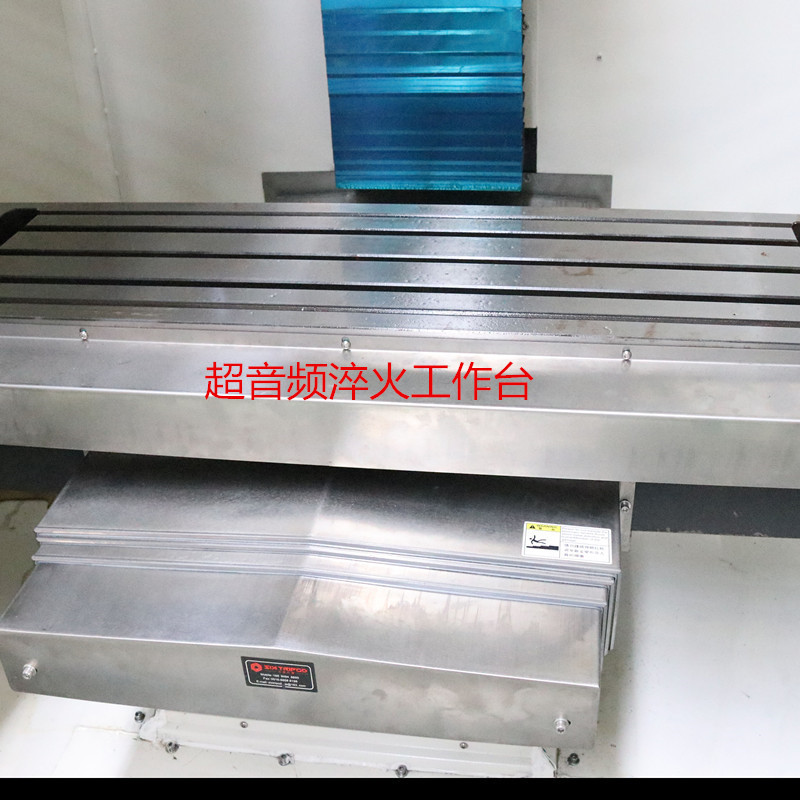

三轴采用钢性极强的矩形导轨，可承受重切削，工作台精密研磨，导轨所有不可滑动面均经过超高频淬火处理，大大增强了表面硬度。

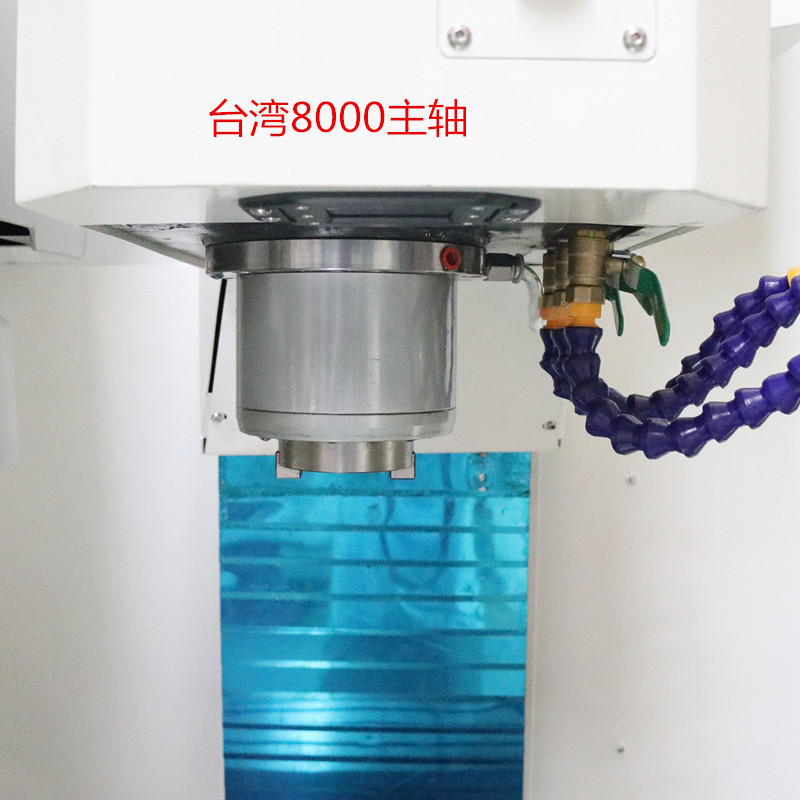

采用台湾BT40-120主轴，高刚性、高精密主轴，确保了主轴的可靠性高、寿命长、噪音小、震动小、精度高的优点。
高效率双自动润滑系统：导轨润滑采用容积分配器搭配注油，定量供给导轨所需用油，减少润滑油的浪费，避免环境污染。
电气柜内的配线皆符合国家电气安全规范，确保控制系统运转时不受外部干扰。采用热交换器，使电气箱内的热空气迅速排出，保持箱内的恒温，使控制系统能长期稳定的运转。
高精度螺距补偿，各传动轴均采用高精度激光测量仪补偿使各轴定位精度更加准确，更适合加工高精度的零件及模具制造。
|
|
产品型号 |
|
|
|
X |
950 |
|
行程 |
Y |
400 |
|
|
Z |
500 |
|
工作台 |
尺寸（宽×长） |
1250x360 |
|
|
最大承载能力 |
400kg |
|
|
T型槽（数量-槽宽） |
3x18 |
|
主轴 |
主轴电机功率 |
5.5KW |
|
|
主轴端面至工作台距离 |
100-600 |
|
|
主轴中心至立柱导轨面距离 |
460 |
|
|
主轴转速范围 |
8000 |
|
|
锥孔型式 |
BT40-120 |
|
移动速度 |
快速 |
10000/10000/8000mm |
|
|
进给 |
1-8000 |
|
伺服电机功率（扭矩） |
X / Y |
6 |
|
|
Z |
10(带刹车) |
|
定位精度 |
X Y Z |
±0.01 |
|
重复定位精度 |
X Y Z |
±0.008 |
|
机床总体参数 |
外形尺寸（长×宽×高） |
2220×1850×2350 |
|
|
净重 |
2800 |
|
|
气源要求 |
0.6 |
|
其他工作参数 |
电源要求 |
380V±10% 50Hz |
