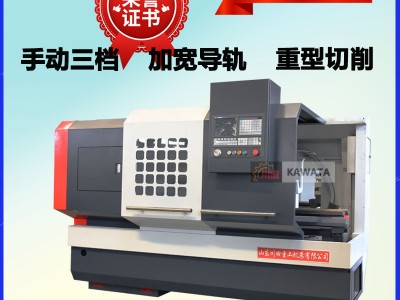

CAK系列数控车床是一种经济、实用的万能型加工机床，产品结构成熟，性能质量稳定。该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔等机械加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。
CAK series CNC Lathe Machine is an economical,practical type machine tools with good quality.
The machine has a very wide use which is suitable for internal and external turning,tapering,circular arc,thread,boring,reaming of axle and disk workpiece. It also can achieve non-circular curve machining.You can choose the CNC system and optional accessories according to your requirement。
|
技术参数 |
Specifications |
单位 |
CAK6150 CAK6150B CAK6150C |
|
床身上最大回转直径 |
Max.Swing over bed |
mm |
500 |
|
拖板上最大回转直径 |
Max.swing over cross slide |
|
280 |
|
最大加工长度 |
Max.Processing length |
mm |
750/1000/1500/2000/3000 |
|
主轴锥度 |
Spindle taper |
|
MT6 (B:Ø90 1:20 ) [C:Ø113 1:20 ] |
|
卡盘规格 |
Chuck size |
mm |
C6 (B:D8) [C:D8] |
|
主轴通孔直径 |
Spindle bore |
mm |
52 (B:80) [C:105] |
|
主轴转速3档 （可选自动变速） |
Spindle speed3 steps (auto change gear) |
rpm |
独立主轴Independent spindle:100-1600 21-1500(I:21-150,II:66-500,III:162-1500) |
|
尾座套筒行程 |
Tailstock sleeve travel |
mm |
150 |
|
尾座套筒锥度 |
Tailstock sleeve taper |
|
MT5 |
|
定位精度 |
Position accuracy |
mm |
±0.015 |
|
重复定位精度 |
Repositioning accuracy |
mm |
±0.006 |
|
X/Z快移速度 |
X/Z axis rapid traverse |
m/min |
4/6 |
|
主轴功率 |
Spindle motor |
kW |
7.5 |
|
包装尺寸 |
Machine dimension for 750 |
mm |
2550*1550*1700 |
|
|
Machine dimension for 1000 |
mm |
2750*1550*1700 |
|
|
Machine dimension for 1500 |
mm |
3250*1550*1700 |
|
|
Machine dimension for 2000 |
mm |
3700*1550*1700 |
|
|
Machine dimension for 3000 |
mm |
4710*1550*1700 |
|
重量 |
Machine weight for 750 |
kg |
2120/2900 |
|
|
Machine weight for 1000 |
kg |
2240/3000 |
|
|
Machine weight for 1500 |
kg |
2350/3200 |
|
|
Machine weight for 2000 |
kg |
2740/3400 |
|
|
Machine weight for 3000 |
kg |
3600/4200 |
|
序号 |
设备名称 |
型号或规格 |
生产厂家/国别 |
数量 |
|
1 |
尾顶 |
|
国产 |
1件 |
|
2 |
三爪卡盘 |
Φ250mm |
国产 |
1套 |
|
3 |
手推式油枪 |
|
国产 |
1件 |
|
4 |
卡盘扳手 |
|
国产 |
1件 |
|
5 |
常用工具包 |
|
国产 |
1套 |
|
6 |
卡盘螺钉扳手 |
|
国产 |
1件 |
|
7 |
地脚螺钉及调整垫铁 |
|
国产 |
1套 |
