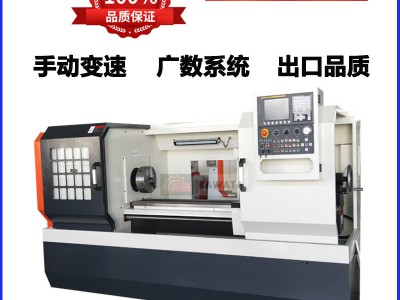

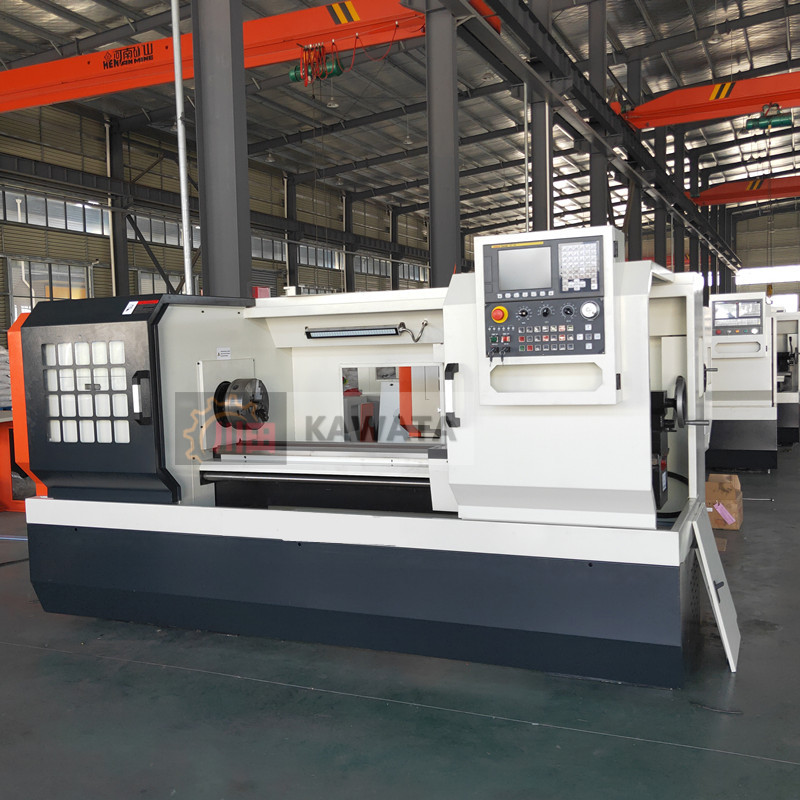

1.本系列机床是主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2.床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3.机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4.数控系统采用广数980TB3系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5.各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6.导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
|
参数 |
单位 |
CK6150 |
|
|
车削能力 |
床身上最大回转直径 |
mm |
Φ500 |
|
拖板上最大回转直径 |
mm |
Φ280 |
|
|
最大工件长度 |
mm |
750/1000/1500/2000 |
|
|
主轴 |
主轴通孔 |
mm |
52mm(82mm) |
|
主轴端部 |
|
ISO-C6(C8) |
|
|
主轴锥度 |
|
MT6 |
|
|
主轴转速 |
rpm |
低档：30-500 高档：500-1600
|
|
|
进给 |
Z轴行程 |
mm |
750/1000/1500/2000 |
|
X轴行程 |
mm |
230 |
|
|
快移速度 |
m/min |
3/6 |
|
|
X/Z最小输入 |
mm |
0.001 |
|
|
尾座 |
尾座套筒直径 |
mm |
75 |
|
尾座套筒锥度 |
|
MT5 |
|
|
尾座套筒行程 |
mm |
140 |
|
|
刀架 |
刀具数量 |
|
4(6、8) |
|
刀杆截面 |
mm |
25*25 |
|
|
换刀时间 |
s |
2 |
|
|
定位精度 |
重复定位精度 |
mm |
0.01 |
|
功率 |
主电机功率 |
kW |
5.5/7.5 |
|
机器尺寸(L*W*H) |
尺寸750mm |
mm |
2200*1500*1600 |
|
尺寸1000mm |
mm |
2450*1500*1600 |
|
|
尺寸1500mm |
mm |
2950*1500*1600 |
|
|
尺寸2000mm |
mm |
3450*1500*1600 |
|
|
重量 |
重量750mm |
kg |
1900 |
|
重量1000mm |
kg |
2000 |
|
|
重量1500mm |
kg |
2200 |
|
|
重量2000mm |
kg |
2400
|
|
|
标 准 配 置 |
序号 |
名称 |
数量 |
标准配置 |
|
1 |
数控系统 |
1/台 |
广数980TB3系统 |
|
|
2 |
卡盘 |
1/台 |
无锡建华 |
|
|
3 |
尾座 |
1/台 |
手动尾座 |
|
|
4 |
X向滚珠丝杠 |
1/台 |
启东宏太 |
|
|
5 |
Z向滚珠丝杠 |
1/台 |
启东宏太 |
|
|
6 |
电动刀架 |
1/台 |
温州文昌 |
|
|
7 |
X、Z向丝杠轴承 |
各1套/台 |
哈尔滨轴承 |
|
|
8 |
X、Z向联轴器 |
各1套/台 |
浙江宇海 |
|
|
9 |
主轴轴承 |
1套/台 |
哈尔滨轴承 |
|
|
10 |
机身铸造 |
1/台 |
采用优质树脂砂铸造 |
|
|
11 |
主轴总成 |
1套/台 |
装配式主轴 |
|
|
12 |
油漆 |
1套/台 |
国产 |
|
|
13 |
润滑 |
1套/台 |
长城 |
|
|
14 |
附件 |
1套 |
|
|
序号 |
名称 |
规格或标记 |
单位 |
数量 |
备注 |
|
1 |
三爪卡盘 |
K11-250/C6 |
只 |
1 |
|
|
2 |
尾顶 |
MT5 |
只 |
1 |
|
|
3 |
尾顶套 |
MT5/MT6 |
只 |
1 |
|
|
4 |
垫铁 |
|
副 |
6 |
|
|
5 |
地脚螺栓 |
|
只 |
6 |
|
|
6 |
六角螺帽 |
M16 |
只 |
6 |
|
|
7 |
勾形扳手 |
78-85，38-42，28-32 |
只 |
各1 |
|
|
8 |
内六角扳手 |
6，8 |
只 |
各1 |
|
|
9 |
双头开口扳手 |
19-24 |
只 |
1 |
|
|
10 |
使用说明书 |
|
份 |
1 |
|
|
11 |
合格证 |
|
份 |
1 |
|
|
12 |
装箱单 |
|
份 |
1 |
|
