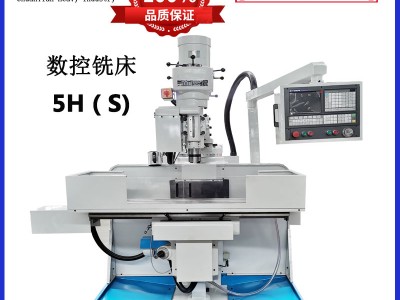

5HS数控铣床
该产品为X、Y、Z三轴伺服控制立式数控铣床，矩形导轨负载大、精度高，结构及外形尺寸紧凑合理，主轴为3p电机通过皮带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件，可完成钻、铣、镗、扩、铰等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。
|
内 容 |
参 数 |
|
工作台面尺寸 |
(S型)1370×305mm |
|
工作台最大载荷 |
350KG |
|
X/Y/Z轴行程 |
830/340/360 |
|
主轴中心至立柱导轨的距离 |
320mm |
|
主轴端面至工作台面的距离 |
80-420mm |
|
主轴锥孔 |
R8 |
|
主轴直径 |
Φ85.725MM |
|
主轴转速 |
80-4500(5000)r/min |
|
快速移动速度(X、Y、Z)硬轨 |
7.5/7.5/6M/min |
|
冷却电机 |
125w |
|
机床重量 |
1650kg |
|
机床外形尺寸(长×宽×高) |
2200*1800*2000mm |
|
单向定位精度(X、Y、Z轴全长) |
0.015/300MM |
|
单向重复定位精度 |
+-0.01mm |
|
序 号 |
名 称 |
规格或标记 |
数量 |
备注 |
|
1 |
R8夹头 |
常 规 |
1套 |
约定 |
|
2 |
平口钳 |
常 规 |
1台 |
|
|
3 |
工具及组合压板 |
常 规 |
1套 |
|
