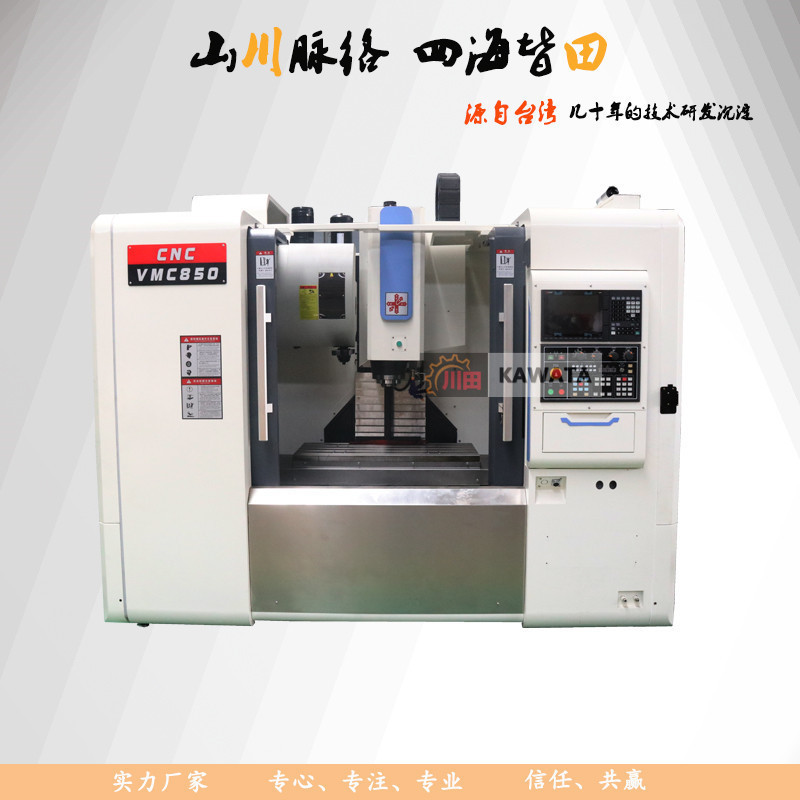

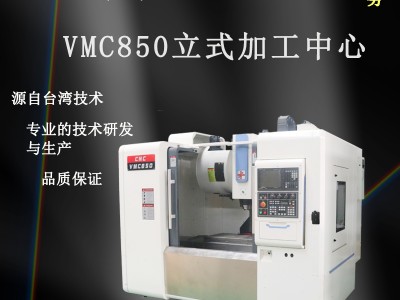

VMC850立式加工中心
该加工中心进给轴为X、Y、Z三座标控制，主轴为伺服电机动力驱动，刀库容量24把圆盘刀库。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件在一次装夹下，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，三轴硬轨结构，使用于各行业的各种复杂零件的单件和批量生产。加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。
|
机型专案Item Model |
单位Unit |
参数 |
|
工作台尺寸 |
mm |
500x1000 |
|
X/Y/Z轴行程 |
mm |
800/500/500 |
|
主轴端面至工作台距离 |
mm |
100-600 |
|
主轴中心至立柱距离 |
mm |
540 |
|
工作台最大负重 |
Kg |
400 |
|
工作台T型槽 |
mm |
5-18-150 |
|
X/Y/Z轴快速进给 |
m/min |
三线48/48/36 |
|
定位精度 |
mm |
0.005 |
|
重复定位精度 |
mm |
0.003/300mm |
|
最小定位单位 |
mm |
0.001/300mm |
|
主轴最高转速 |
rpm |
8000 |
|
主轴端锥度 |
mm |
BT40-150 |
|
圆盘式刀库 |
pcs |
24T |
|
控制器系统 |
/ |
凯恩帝 |
|
主轴电机功率 |
Kw |
7.5 |
|
机床重量 |
Kg |
5500 |
|
外形尺寸 |
mm |
2600x2360x2400 |
|
序号 |
名称 |
规格 |
数量 |
|
1 |
铣夹头 |
BT40 ER32 |
1套 |
|
2 |
拉丁 |
|
1件 |
|
3 |
调整垫铁 |
|
6套 |
|
4 |
地脚螺栓 |
M20x300 |
6套 |
|
5 |
内六角扳手 |
5、6、8、10 |
各1件 |
|
6 |
呆口扳手 |
S17-19/S22-24 |
各1件 |
|
7 |
数控系统 |
|
1套（随机） |
|
8 |
使用说明书 |
|
1本 |
|
9 |
合格证 |
|
1本 |
|
10 |
数控系统操作手册 |
|
1套 |
|
11 |
换刀支架 |
|
1件 |
|
12 |
气枪 |
在机器上 |
1件 |
|
13 |
合格证 |
|
1套
|
